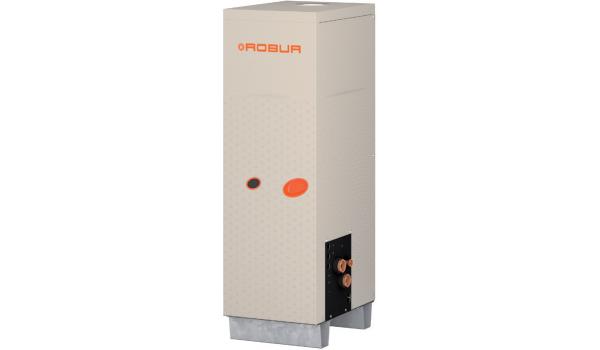

Dujinis katilas - AY00-120 | Robur

Pasirinkite produkto tipą ir modelį:

Dujinis katilas, kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, naudojamas patalpų šildymui bei buitinio karšto vandens iki 80°C ruošimui, 34.4 kW atiduodama šiluminė galia, efektyvumas siekia 104.6% prie 50/30°C vandens temperatūros, darbinė aplinkos temperatūra be papildomos apsaugos nuo šalčio -20/45°C, svoris 71 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
AY - kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, sklandus įrenginio veikimas iki -25°C oro temperatūros, naudojamas patalpų šildymui bei buitinio karšto vandens iki 88°C ruošimui
AY 35 4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 35
4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 50 5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 50
5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 100 5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
AY 100
5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
AY00-120 - kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, naudojamas patalpų šildymui bei buitinio karšto vandens iki 80°C ruošimui
AY00-120 34.4 kW atiduodama šiluminė galia, efektyvumas siekia 104.6% prie 50/30°C vandens temperatūros, darbinė aplinkos temperatūra be papildomos apsaugos nuo šalčio -20/45°C, svoris 71 kg, GARANTIJA 2 metai
AY00-120
34.4 kW atiduodama šiluminė galia, efektyvumas siekia 104.6% prie 50/30°C vandens temperatūros, darbinė aplinkos temperatūra be papildomos apsaugos nuo šalčio -20/45°C, svoris 71 kg, GARANTIJA 2 metai
Modelis: AY00-120
Pagrindiniai duomenys
Energijos suvartojimo efektyvumo klasė
ErP
A
Nominali šildymo galia
kW
34,9
Nominali atiduodama šildymo galia prie 80/60°C paduodamo/grįžtamo vandens temperatūros
kW
34,4
Efektyvumas veikiant pilnu pajėgumu prie 80/60°C paduodamo/grįžtamo vandens temperatūros
%
98,6
Efektyvumas veikiant pilnu pajėgumu prie 50/30°C paduodamo/grįžtamo vandens temperatūros
%
104,6
Maks. gamtinių dujų (G20) suvartojimas
m³/val.
3,69
Maks. suskystintų dujų (G30 - BUTANAS) suvartojimas
kg/val.
2,75
Maks. suskystintų dujų (G31 - PROPANAS) suvartojimas
kg/val.
2,71
Atiduodamo karšto vandens temperatūra (maksimali / minimali)
°C
80 / 25
Grįžtamo karšto vandens temperatūra (maksimali / minimali)
°C
70 / 20
Karšto vandens tekėjimo greitis (nominalus / maksimalus / minimalus)
l/val.
2950 / 3200 / 1500
Instaliacijos duomenys
Maitinimas
V/Hz
230/50
Naudojama galia
kW
0,185
IP apsaugos klasė
X5D
Vandens slėgio kritimas
kPa
40
Maks. darbinis slėgis
bar
3
Vandens pajungimas
Ø "
1¼ [F]
Dujų jungtis
Ø "
¾ [M]
Darbinės aplinkos temperatūros intervalas
°C
-20 / +45
Darbinės aplinkos temperatūros intervalas su specialiu paruošimu žiemai
°C
-40 / +45
Instaliacijos tipas
B23P-B33-B53P-C13-C33-C43-C53-C63-C83
Dūmų šalinimo ortakio skersmuo
mm Ø
80
Matmenys
Plotis
mm
410
Gylis
mm
530
Aukštis
mm
1280
Svoris pripildžius vandeniu
kg
71

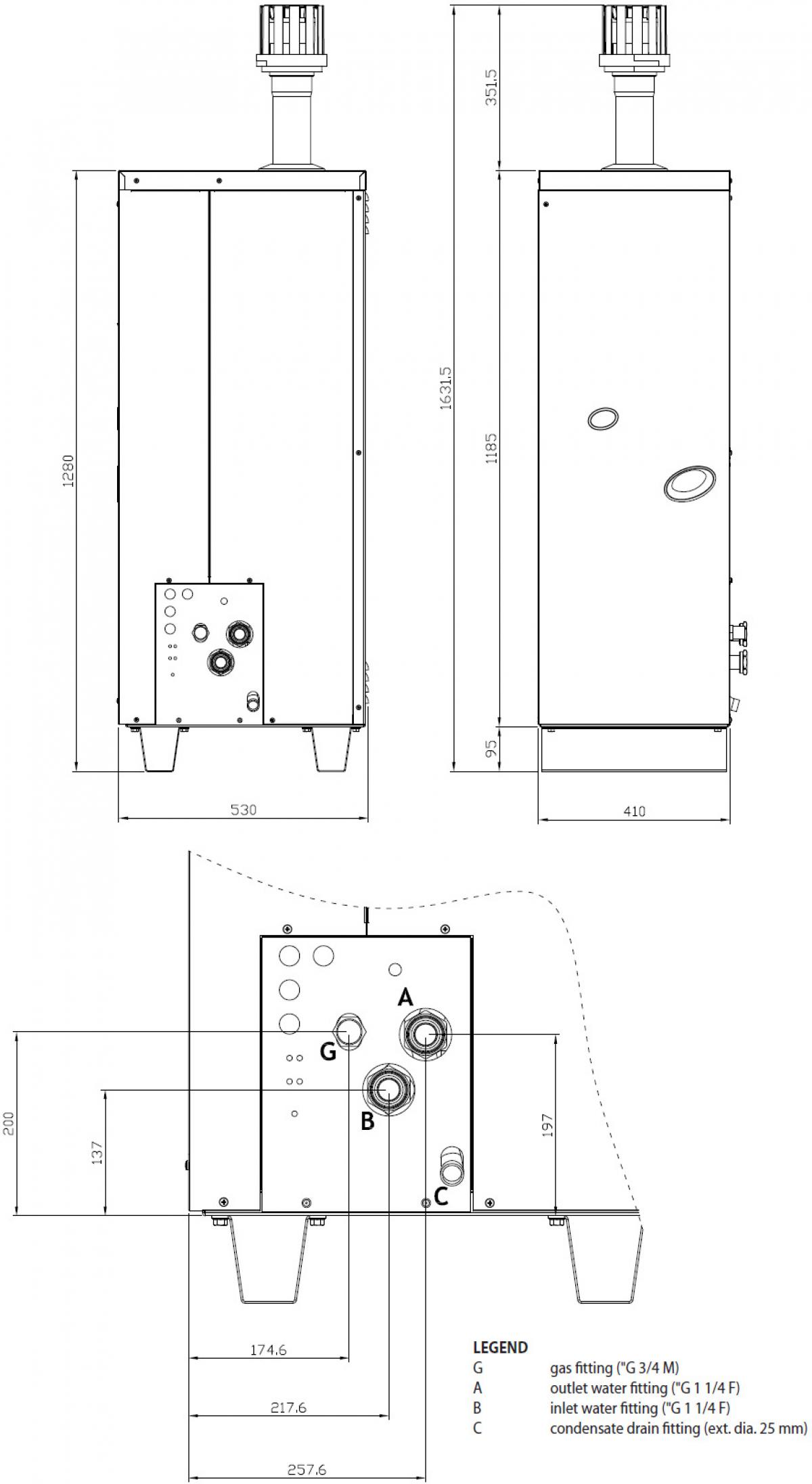

Matmenys

Modelis: AY00-120
Matmenys
AY išoriniai pastatomi kondensaciniai dujiniai katilai
Instrukcijos 12.3 MB
Atitikties deklaracijos 1.3 MB
AY00-120 išoriniai pastatomi kondensaciniai dujiniai katilai
Instrukcijos 2 MB
Atitikties deklaracijos 468 KB
Katalogas 3.5 MB
Dujinio katilo specialaus paruošimo žiemai instrukcija 521 KB
Keletos įrenginių grupių montavimo, naudojimo ir priežiūros vadovas 11.2 MB
DDC valdymo pultas
Instrukcijos 1.8 MB
Brošiūros 795 KB
MODBUS protokolas jungimui prie BMS 690 KB
RB100 (Robur Box 100) valdymo sąsaja
Instrukcijos 3.1 MB
RB200 (Robur Box 200) valdymo sąsaja
Instrukcijos 3.1 MB
Modelis: AY00-120
Papildomi GAHP dujinių absorbcinių šilumos siurblių bei AY katilų priedai
OCRM009 Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
OCRM009
Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
OKBT009 Specialus AY00-120 katilo paruošimas žiemai, reikalingas jei darbinė aplinkos temperatūra žiema būna žemesnė nei -20°C, su šia apsauga įrenginys gali veikti iki -40°C aplinkos temperatūros, tiekiamas jau sumontuotas į vidų katilo
OKBT009
Specialus AY00-120 katilo paruošimas žiemai, reikalingas jei darbinė aplinkos temperatūra žiema būna žemesnė nei -20°C, su šia apsauga įrenginys gali veikti iki -40°C aplinkos temperatūros, tiekiamas jau sumontuotas į vidų katilo
OKBT005 Specialus AY00-120 katilo paruošimas žiemai, reikalingas jei darbinė aplinkos temperatūra žiema būna žemesnė nei -20°C, su šia apsauga įrenginys gali veikti iki -40°C aplinkos temperatūros, nesumontuotas - tiekiamas atskiroje pakuotėje
OKBT005
Specialus AY00-120 katilo paruošimas žiemai, reikalingas jei darbinė aplinkos temperatūra žiema būna žemesnė nei -20°C, su šia apsauga įrenginys gali veikti iki -40°C aplinkos temperatūros, nesumontuotas - tiekiamas atskiroje pakuotėje
ODSP033 Roburberry mikrokompiuteris nuotoliniam įrenginių stebėjimui bei valdymui, jungiamas prie DDC valdymo pulto per RS485 jungtį
ODSP033
Roburberry mikrokompiuteris nuotoliniam įrenginių stebėjimui bei valdymui, jungiamas prie DDC valdymo pulto per RS485 jungtį
ODSP052 GSM modemas Roburberry mikrokompiuteriui
ODSP052
GSM modemas Roburberry mikrokompiuteriui
Antivibracinių spyruoklių rinkiniai GAHP dujiniams absorbciniams šilumos siurbliams bei AY katilams
ONTV012 Antivibracinių spyruoklių rinkinys vienam atskiram GAHP dujiniui absorbciniui šilumos siurbliui arba vienam atskiram AY dujiniui katilui, viso sudaro 4 vnt. spyruoklių, rekomenduojama naudoti montuojant įrenginį pastato viduje ar ant stogo
ONTV012
Antivibracinių spyruoklių rinkinys vienam atskiram GAHP dujiniui absorbciniui šilumos siurbliui arba vienam atskiram AY dujiniui katilui, viso sudaro 4 vnt. spyruoklių, rekomenduojama naudoti montuojant įrenginį pastato viduje ar ant stogo
Degiklio valdikliai
J-CNT033 Degiklio valdiklis, automatika Brahma NDM31PR, tinka AY00-120
J-CNT033
Degiklio valdiklis, automatika Brahma NDM31PR, tinka AY00-120
Elektroninės plokštės
J-SLT028 Pagrindinė elektroninė plokštė, tinka AY00-120
J-SLT028
Pagrindinė elektroninė plokštė, tinka AY00-120
Dujų vožtuvai
J-VLV068 Dujų vožtuvas Honeywell VK4115V, tinka AY00-120
J-VLV068
Dujų vožtuvas Honeywell VK4115V, tinka AY00-120
Termostatai
J-TLT016 Termostatas 10°C, tinka AY00-120
J-TLT016
Termostatas 10°C, tinka AY00-120
Temperatūriniai davikliai
J-SND027 Paduodamo srauto temperatūros daviklis, tinka AY00-120
J-SND027
Paduodamo srauto temperatūros daviklis, tinka AY00-120
J-SND028 Grįžtamo srauto temperatūros daviklis, tinka AY00-120
J-SND028
Grįžtamo srauto temperatūros daviklis, tinka AY00-120
Elektrodai
J-LTT058 Uždegimo elektrodas, tinka AY00-120
J-LTT058
Uždegimo elektrodas, tinka AY00-120
J-LTT059 Liepsnos kontrolės jonizacijos elektrodas, tinka AY00-120
J-LTT059
Liepsnos kontrolės jonizacijos elektrodas, tinka AY00-120
Įvairios dalys
J-PRS014 Diferencinė vandens slėgio rėlė, tinka AY00-120
J-PRS014
Diferencinė vandens slėgio rėlė, tinka AY00-120
Serviso paslaugos
ORF PDDY Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
ORF PDDY
Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
