Difuzorius - AR/600x600 | Saw-pol

Pasirinkite produkto modelį:

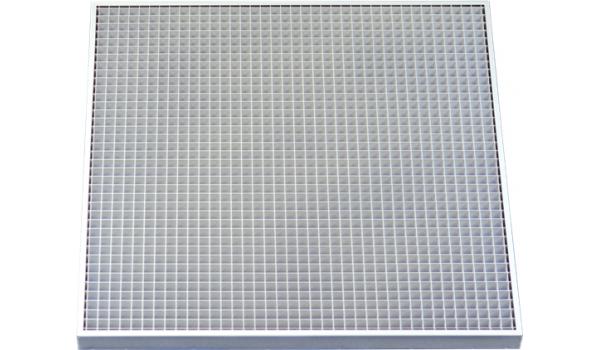

Difuzorius, lubinis, skirtas oro ištraukimui, kvadrato formos, aliuminės grotelės bei plieninis rėmas dažyti milteliniu būdu, RAL9016 spalva, išoriniai matmenys 600x600 mm, oro tekėjimo angos matmenys 550x550 mm, efektyvus plotas 0.3002 m²
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
AR - lubinis, skirtas oro ištraukimui, kvadrato formos, aliuminės grotelės bei plieninis rėmas dažyti milteliniu būdu, RAL9016 spalva
AR/300x300 Išoriniai matmenys 300x300 mm, oro tekėjimo angos matmenys 250x250 mm, efektyvus plotas 0.0703 m²
AR/300x300
Išoriniai matmenys 300x300 mm, oro tekėjimo angos matmenys 250x250 mm, efektyvus plotas 0.0703 m²
AR/400x400 Išoriniai matmenys 400x400 mm, oro tekėjimo angos matmenys 350x350 mm, efektyvus plotas 0.1292 m²
AR/400x400
Išoriniai matmenys 400x400 mm, oro tekėjimo angos matmenys 350x350 mm, efektyvus plotas 0.1292 m²
AR/500x500 Išoriniai matmenys 500x500 mm, oro tekėjimo angos matmenys 450x450 mm, efektyvus plotas 0.2058 m²
AR/500x500
Išoriniai matmenys 500x500 mm, oro tekėjimo angos matmenys 450x450 mm, efektyvus plotas 0.2058 m²
AR/595x595 Išoriniai matmenys 595x595 mm, oro tekėjimo angos matmenys 545x545 mm, efektyvus plotas 0.2957 m²
AR/595x595
Išoriniai matmenys 595x595 mm, oro tekėjimo angos matmenys 545x545 mm, efektyvus plotas 0.2957 m²
AR/600x600 Išoriniai matmenys 600x600 mm, oro tekėjimo angos matmenys 550x550 mm, efektyvus plotas 0.3002 m²
AR/600x600
Išoriniai matmenys 600x600 mm, oro tekėjimo angos matmenys 550x550 mm, efektyvus plotas 0.3002 m²
AR/625x625 Išoriniai matmenys 625x625 mm, oro tekėjimo angos matmenys 575x575 mm, efektyvus plotas 0.3273 m²
AR/625x625
Išoriniai matmenys 625x625 mm, oro tekėjimo angos matmenys 575x575 mm, efektyvus plotas 0.3273 m²

Difuzoriaus parinkimo nomograma

Efektyvus greitis priklausomai nuo difuzoriaus dydžio ir oro srauto.

AR nomograma1

Žymėjimas:

Q [m3/h] - oro srautas

Vef [m/s] - efektyvus difuzoriaus greitis



Slėgio kritimas ir akustinė galia priklausomai nuo efektyvaus greičio.

AR nomograma2

Žymėjimas:

Vef [m/s] - efektyvus difuzoriaus greitis

Lwa [db(A)] - akustinė galia

Δp [Pa] - slėgio kritimas

Difuzoriaus parinkimo pavyzdys





Pavyzdys:
Oro srautas Q=2000 m3/h
Dydis: 600x600

Skaityti grafiką:
Efektyvus greitis: vef=1.8 m/s

AR nomograma pavyzdys1

AR nomograma pavyzdys2







Skaityti grafiką (vef=1.8 m/s):
Akustinė galia: Lwa<20 dB
Difuzoriaus slėgio kritimas: Δp=8 Pa


Modelis: AR/600x600
Pagrindiniai duomenys
Efektyvus plotas
m²
0.3002

Matmenys

Modelis: AR/600x600
Matmenys

AR montavimas 1

pakabinamų lubų
konstrukcija

grotos standartiniame rėme įdėtos į konstrukciją kurios dydis 595x595

AR montavimas 2

pakabinamų lubų
konstrukcija

grotos kampainyje AR-k įdėtos į konstrukciją kurios dydis 595x595

AR montavimas 3

Lubiniai difuzoriai skirti gravitacinio vėdinimo, mažo ir vidutinio slėgio vėdinimo ir oro kondicionavimo sistemoms, ypač oro ištraukimui. Jie montuojami ant stačiakampių ventiliacijos ortakių, pajungimo dėžių ir pakabinamų lubų konstrukcijose. Ypač didelio efektyvaus paviršiaus ploto difuzorius naudojamas aplinkose, kuriose reikia užtikrinti didelę oro apykaitą. Oro srautas yra reguliuojamas sklende su priešinga kryptimi veikiančiomis mentėmis GP, įstatyta tiesiai už anemostato arba vienasparne sklende P - ant pajungimo dėžės vamzdinės jungties.

Lubinio anemostato - difuzoriaus higienos sertifikatas HK/K/0522/01/2016

Medžiagos ir kokybė

Tinklinės grotelės AR pagamintos iš aliuminio, o rėmas iš cinkuoto lakštinio plieno - abu elementai padengti baltos spalvos RAL 9016 milteline danga. Pagal kliento pageidavimą rėmas gali būti iš aliuminio ir bet kurios RAL paletės spalvos miltelinės dangos. Rėmas gali būti su kampuočiu (rastrinis rėmo standiklis) ant pakabinamų lubų konstrukcijos tvirtinti arba su standartiniu 25mm apgaubimu difuzoriui prie lubų prisukti.

AR skyrelinis difuzorius
