Nešildanti oro užuolaida, montuojama horizontaliai ir vertikaliai, EPP korpusas, maks. montavimo aukštis 4 m, apsaugos klasė IP21, oro srautas: trys greičiai 2100/2600/2900 m³/val., ventiliatoriaus galia 390 W, ilgis 1 m, GARANTIJA 3 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
ELiS T-N - montuojama horizontaliai ir vertikaliai, EPP korpusas, maks. montavimo aukštis 4 m, apsaugos klasė IP21
ELiS T-N-100 Oro srautas: trys greičiai 2100/2600/2900 m³/val., ventiliatoriaus galia 390 W, ilgis 1 m, GARANTIJA 3 metai
ELiS T-N-100
Oro srautas: trys greičiai 2100/2600/2900 m³/val., ventiliatoriaus galia 390 W, ilgis 1 m, GARANTIJA 3 metai
ELiS T-N-150 Oro srautas: trys greičiai 3200/3600/4000 m³/val., ventiliatoriaus galia 420 W, ilgis 1.5 m, GARANTIJA 3 metai
ELiS T-N-150
Oro srautas: trys greičiai 3200/3600/4000 m³/val., ventiliatoriaus galia 420 W, ilgis 1.5 m, GARANTIJA 3 metai
ELiS T-N-200 Oro srautas: trys greičiai 3200/4300/5300 m³/val., ventiliatoriaus galia 460 W, ilgis 2 m, GARANTIJA 3 metai
ELiS T-N-200
Oro srautas: trys greičiai 3200/4300/5300 m³/val., ventiliatoriaus galia 460 W, ilgis 2 m, GARANTIJA 3 metai
Modelis: ELiS T-N-100
Pagrindiniai duomenys
Oro nupūtimo atstumas (matuojant vertikaliai ties 2 m/s greičio riba)
m
4
Maks. oro srautas
m³/val.
2900
Ventiliatoriaus duomenys
Maitinimas
V/Hz
230/50
IP / Izoliacijos klasė
21 / F
Greičiai
3
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
2900
Naudojama srovė
A
1,8
Naudojama galia
W
390
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
69
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
2600
Naudojama srovė
A
1,6
Naudojama galia
W
350
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
63
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
2100
Naudojama srovė
A
1,4
Naudojama galia
W
310
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
59
Instaliacijos duomenys
Montavimas
Horizontalus / vertikalus
Kiti duomenys
Korpusas
EPP + plastikas + plienas
Spalva
Pilka / grafito (ral 9007)
Matmenys
Ilgis
mm
1045
Gylis
mm
377
Aukštis
mm
253
Svoris
kg
20,7

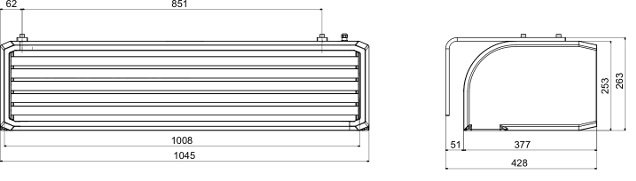

Matmenys

Modelis: ELiS T-N-100

Produktyvumas ir sėkmingas naujų medžiagų panaudojimas leido FLOWAIR kompanijai sumažinti ELiS T oro užuolaidų kainą, bet ne kokybę. Didelio susidomėjimo sulaukęs EPP (polipropileno putplasčio) korpusas tapo ELiS T oro užuolaidų neatsiejama dalimi. Tai medžiaga, kuri sumažina įrenginio svorį bei tuo pačiu išlieka tvirta ir elastinga. Pilkos spalvos, modernaus dizaino ELiS T oro užuolaidos yra universalios – montuojamos tiek horizontaliai virš durų, tiek vertikaliai šone durų. Ventiliatoriai įtraukia ir galingai išpučia orą sudarydami efektyvią oro užsklandą (1 pav.). Didesnis oro srautas, kurį galima valdyti pajungus trijų greičių reguliatorių, leidžia kabinti oro užuolaidas net 4-ių metrų aukštyje (2 pav.).

ELiS T oro užuolaidų veikimo principas
1 pav.: ELiS T oro užuolaidų be šilumokaičio veikimo principas: įtraukiamas oras (1) yra galingai išpučiamas žemyn (2) kryžminio ventiliatoriaus pagalba.

ELiS T oro užuolaidos yra trijų dydžių: 1 m, 1,5 m ir 2 m ilgio. Taip pat jas galima montuoti greta, tokiu būdu gaunant reikiamą dydį (2,5 m, 3 m, 3,5 m, ir t.t.). Norint, kad atsidarius durims oro užuolaida automatiškai įsijungtų, užsidarius – išsijungtų, galima panaudoti mechaninį durų kontaktą arba magnetinį durų kontaktą su rele. Vienu TS valdymo pultu tuo pat metu galima valdyti dvi ELiS T oro užuolaidas, o pajungus signalo skirstytuvą RX - net iki 6 vnt. Prie ELiS T oro užuolaidų galima užsakyti ir DRV valdymo sistemą (3 pav.), kurią galima prijungti prie BMS (pastatų valdymo sistemos).

Didesnis oro srautas, mažesnis svoris, patrauklus dizainas ir dar geresnė kaina – puikus oro užuolaidos pasirinkimas komercinėse įmonėse, viešose įstaigose ir visur, kur reikalinga efektyvi oro užsklanda, sauganti šildomas ar vėsinamas patalpas nuo šalto ar šilto lauko oro skverbimosi pro nuolat darinėjamas duris.

DRV valdymo sistemos modulis
3 pav.: DRV valdymo sistemos modulis

Universalias ELiS T oro užuolaidas su polipropileno putplasčio korpusu verta rinktis, nes:

  • Didesnis oro srautas už dar geresnę kainą!
  • Universalios oro užuolaidos – montuojamos tiek horizontaliai, tiek vertikaliai.
  • EPP ir plieno korpusas. Polipropileno putplastis (EPP) yra tvirtas ir elastingas, dėl jo sumažėja įrenginio svoris. Jis yra atsparus chemikalams, labai gerai valosi, sugeria šilumą, garsą ir virpesius. Pagrindinė konstrukcija padaryta iš cinkuoto plieno.
  • Oro užsklanda saugo nuo: žiemos šalčio, vasaros karščio, dūmų, tvaiko, vabzdžių, dulkių. Išlaiko patalpoje šiltą ar atvėsintą jos orą.
  • Platus modelių pasirinkimas: oro užuolaidos yra trijų ilgių, gali būti montuojamos viena šalia kitos, tokiu būdu gaunant reikiamą ilgį.
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Plačios pritaikymo galimybės: parduotuvės, bankai, knygynai, vaistinės, viešbučiai, restoranai, kavinės, barai, administracinės įstaigos, tambūrai ir kiti objektai.
  • Galimybė užsakyti su DRV valdymo sistemos moduliu. DRV valdymo sistemą galima prijungti prie BMS.

ELiS T EPP montavimas
2 pav.: ELiS T oro užuolaidų montavimas

Susijusios nuorodos

ELiS T EPP oro užuolaidos
Instrukcijos 2.4 MB
Atitikties deklaracijos 386 KB
Brošiūros 24.3 MB
Katalogas 1 MB
Higienos sertifikatas 557 KB
AutoCAD brėžiniai 1.3 MB
BIM objektai 9.4 MB
TS valdiklis Flowair 3-jų greičių ventiliatoriams
Instrukcijos 452 KB
T-box valdiklis
Instrukcijos 7 MB
Atitikties deklaracijos 1.1 MB
MODBUS protokolas jungimui prie BMS 1.4 MB
DCet magnetinis durų jungiklis su rėle
Instrukcijos 647 KB
RX valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams
Instrukcijos 1.8 MB
Atitikties deklaracijos 1.4 MB
DRV ELiS valdymo modulis 3-jų greičių oro užuolaidoms
Instrukcijos 1.5 MB
Modelis: ELiS T-N-100
Montavimo kronšteinai
KRON T Montavimo kronšteinas ELiS T/A/DUO oro užuolaidoms
KRON T
Montavimo kronšteinas ELiS T/A/DUO oro užuolaidoms
KRON T VERTICAL Montavimo kronšteinas vertikalioms ELiS T oro užuolaidoms
KRON T VERTICAL
Montavimo kronšteinas vertikalioms ELiS T oro užuolaidoms
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCe/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCe/DCm
Valdymo sistemos oro užuolaidoms
DCet Magnetinis durų jungiklis su rėle
DCet
Magnetinis durų jungiklis su rėle
DCm Mechaninis durų jungiklis
DCm
Mechaninis durų jungiklis
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, ventiliatoriaus greičio reguliatorius su integruotu termostatu bei programuojamu savaitės kalendoriumi
T-box
Išmanusis valdiklis su liečiamu ekranu, ventiliatoriaus greičio reguliatorius su integruotu termostatu bei programuojamu savaitės kalendoriumi
DRV ELiS Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV ELiS
Valdymo modulis ELiS T, ELiS C, ELiS G 3V įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
