Vandeninė oro užuolaida - ELiS A-W-200 WHITE | Flowair

Pasirinkite produkto modelį:

Vandeninė oro užuolaida, modernus dizainas, išcentriniai vokiški EBM ventiliatoriai, montuojama horizontaliai, maks. montavimo aukštis 3 m, apsaugos klasė IP21, galimybė prijungti prie BMS, šildymo galia: nuo 10.9 kW (50/40°C) iki 28.0 kW (90/70°C), oro srautas: trys greičiai 2400/2900/3500 m³/val., ventiliatoriaus galia 340 W, ilgis 2 m, baltos spalvos, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
ELiS A-W - modernus dizainas, išcentriniai vokiški EBM ventiliatoriai, montuojama horizontaliai, maks. montavimo aukštis 3 m, apsaugos klasė IP21, galimybė prijungti prie BMS
ELiS A-W-100 SILVER Šildymo galia: nuo 5.9 kW (50/40°C) iki 17.9 kW (90/70°C), oro srautas: trys greičiai 850/1150/1500 m³/val., ventiliatoriaus galia 170 W, ilgis 1 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-100 SILVER
Šildymo galia: nuo 5.9 kW (50/40°C) iki 17.9 kW (90/70°C), oro srautas: trys greičiai 850/1150/1500 m³/val., ventiliatoriaus galia 170 W, ilgis 1 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-150 SILVER Šildymo galia: nuo 7.5 kW (50/40°C) iki 20.0 kW (90/70°C), oro srautas: trys greičiai 1650/2100/2500 m³/val., ventiliatoriaus galia 250 W, ilgis 1.5 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-150 SILVER
Šildymo galia: nuo 7.5 kW (50/40°C) iki 20.0 kW (90/70°C), oro srautas: trys greičiai 1650/2100/2500 m³/val., ventiliatoriaus galia 250 W, ilgis 1.5 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-200 SILVER Šildymo galia: nuo 10.9 kW (50/40°C) iki 28.0 kW (90/70°C), oro srautas: trys greičiai 2400/2900/3500 m³/val., ventiliatoriaus galia 340 W, ilgis 2 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-200 SILVER
Šildymo galia: nuo 10.9 kW (50/40°C) iki 28.0 kW (90/70°C), oro srautas: trys greičiai 2400/2900/3500 m³/val., ventiliatoriaus galia 340 W, ilgis 2 m, sidabrinės spalvos, GARANTIJA 2 metai
ELiS A-W-100 WHITE Šildymo galia: nuo 5.9 kW (50/40°C) iki 17.9 kW (90/70°C), oro srautas: trys greičiai 850/1150/1500 m³/val., ventiliatoriaus galia 170 W, ilgis 1 m, baltos spalvos, GARANTIJA 2 metai
ELiS A-W-100 WHITE
Šildymo galia: nuo 5.9 kW (50/40°C) iki 17.9 kW (90/70°C), oro srautas: trys greičiai 850/1150/1500 m³/val., ventiliatoriaus galia 170 W, ilgis 1 m, baltos spalvos, GARANTIJA 2 metai
ELiS A-W-150 WHITE Šildymo galia: nuo 7.5 kW (50/40°C) iki 20.0 kW (90/70°C), oro srautas: trys greičiai 1650/2100/2500 m³/val., ventiliatoriaus galia 250 W, ilgis 1.5 m, baltos spalvos, GARANTIJA 2 metai
ELiS A-W-150 WHITE
Šildymo galia: nuo 7.5 kW (50/40°C) iki 20.0 kW (90/70°C), oro srautas: trys greičiai 1650/2100/2500 m³/val., ventiliatoriaus galia 250 W, ilgis 1.5 m, baltos spalvos, GARANTIJA 2 metai
ELiS A-W-200 WHITE Šildymo galia: nuo 10.9 kW (50/40°C) iki 28.0 kW (90/70°C), oro srautas: trys greičiai 2400/2900/3500 m³/val., ventiliatoriaus galia 340 W, ilgis 2 m, baltos spalvos, GARANTIJA 2 metai
ELiS A-W-200 WHITE
Šildymo galia: nuo 10.9 kW (50/40°C) iki 28.0 kW (90/70°C), oro srautas: trys greičiai 2400/2900/3500 m³/val., ventiliatoriaus galia 340 W, ilgis 2 m, baltos spalvos, GARANTIJA 2 metai
Modelis: ELiS A-W-200 WHITE
Pagrindiniai duomenys
Šildymo galia prie 90/70°C vandens bei 10°C oro temperatūros, veikiant maksimaliu greičiu
kW
28,0
Šildymo galia prie 50/40°C vandens bei 10°C oro temperatūros, veikiant minimaliu greičiu
kW
10,9
Oro nupūtimo atstumas (matuojant vertikaliai ties 2 m/s greičio riba)
m
3
Maks. oro srautas
m³/val.
3500
Ventiliatoriaus duomenys
Maitinimas
V/Hz
230/50
Ventiliatoriaus tipas
4 x išcentrinis su dvigubu oro įsiurbimu, AC
IP / Izoliacijos klasė
21 / F
Greičiai
3
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
3500
Naudojama galia
W
335
Naudojama srovė
A
1,45
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
58
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
2900
Naudojama galia
W
308
Naudojama srovė
A
1,34
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
51
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
2400
Naudojama galia
W
297
Naudojama srovė
A
1,29
Akustinio slėgio lygis 2 m atstumu nuo įrangos, 500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
47
Instaliacijos duomenys
Montavimas
Horizontalus
Maks. paduodamo vandens temperatūra
°C
95
Maks. darbinis slėgis
MPa
1,6
Vandens pajungimas
Ø "
½
Kiti duomenys
Šilumokaitis
Varinis su aliumininėmis plokštelėmis, vienos eilės
Korpusas
Plienas padengtas poliesteriu, šoninės dalys iš plastiko
Spalva
Balta
Matmenys
Ilgis
mm
2040
Gylis
mm
356
Aukštis
mm
390
Svoris
kg
37,1
Svoris pripildžius vandeniu
kg
38,8

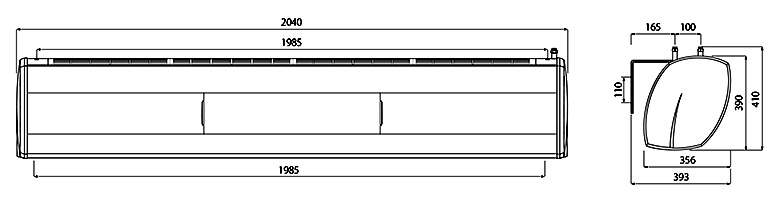

Matmenys

Modelis: ELiS A-W-200 WHITE
Matmenys

Šiluminės galios lentelės

ELiS A-W-200 WHITE oro srautas 3 greičiu = 3500 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
32,2
1419
18,0
27,0
30,0
1329
16,0
30,0
28,0
1240
14,0
34,0
26,0
1147
12,0
37,0
24,0
1054
10,3
40,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
27,6
1212
13,6
23,0
25,5
1122
11,8
27,0
23,5
1031
10,1
30,0
21,4
939
8,5
33,0
19,2
845
7,0
36,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
23,0
1007
10,0
20,0
21,0
916
8,4
23,0
18,9
824
6,9
26,0
16,7
731
5,6
29,0
14,6
637
4,3
32,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
21,5
554
3,4
16,0
16,9
492
2,8
19,0
14,7
429
2,2
22,0
12,5
364
1,6
25,0
10,2
297
1,1
28,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
18,4
801
6,7
16,0
16,3
709
5,4
19,0
14,1
616
4,2
22,0
12,0
522
3,1
25,0
9,8
425
2,2
28,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
17,8
1548
23,0
15,0
15,7
1366
18,3
18,0
13,6
1182
14,0
21,0
11,5
996
10,3
24,0
9,3
808
7,0
27,0
ELiS A-W-200 WHITE oro srautas 2 greičiu = 2900 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
29,0
1271
14,5
29,0
27,0
1191
13,0
32,0
25,1
1110
11,3
36,0
23,3
1027
9,8
38,0
21,4
945
8,4
42,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
24,7
1086
11,1
25,0
22,9
1006
9,7
28,0
21,0
924
8,3
31,0
19,1
841
7,0
34,0
17,3
758
5,8
37,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
20,6
902
8,1
21,0
18,8
821
6,9
24,0
16,9
739
5,7
27,0
15,0
655
4,6
30,0
13,0
571
3,5
33,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
17,0
496
2,8
17,0
15,1
441
2,3
20,0
13,2
384
1,8
23,0
11,2
326
1,3
26,0
9,1
266
0,9
29,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
16,5
717
5,5
17,0
14,6
636
4,5
20,0
12,7
552
3,5
23,0
11,0
468
2,6
26,0
8,7
381
1,8
29,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
16,0
1386
18,8
16,0
14,0
1223
14,9
19,0
12,2
1059
11,5
22,0
10,3
892
8,4
25,0
8,3
724
5,7
28,0
ELiS A-W-200 WHITE oro srautas 1 greičiu = 2400 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
25,7
1135
12,0
32,0
24,0
1063
10,4
35,0
22,5
992
9,2
38,0
20,8
918
7,9
40,0
19,0
844
6,8
43,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
22,0
970
9,0
27,0
20,4
898
7,8
30,0
18,8
825
6,7
33,0
17,1
751
5,7
36,0
15,4
677
4,7
39,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
18,4
805
6,6
23,0
16,8
733
5,6
26,0
15,1
660
4,6
29,0
13,4
586
3,7
31,0
11,7
510
2,9
34,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
15,2
443
2,3
19,0
13,5
394
1,8
22,0
11,8
343
1,4
24,0
10,0
291
1,1
27,0
8,1
237
0,7
30,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
14,7
641
4,5
18,0
13,0
568
3,6
21,0
11,3
493
2,8
24,0
9,6
418
2,0
27,0
7,8
340
1,4
30,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
14,2
1237
15,2
18,0
12,5
1092
12,1
20,0
10,9
945
9,3
23,0
9,2
797
6,8
26,0
7,4
646
4,7
29,0
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

Elipsės forma ELiS A vandeninėms oro užuolaidoms suteikia modernią, estetišką išvaizdą, todėl dažniausiai jos yra montuojamos restoranuose, parduotuvėse, parodų salėse ir kitur. ELiS A oro užuolaidos sukuria ne tik efektyvią oro užsklandą, kuri žiemą patalpas saugo nuo šalčio, o vasarą – nuo karščio, tačiau ir neskleidžia didelio triukšmo lyginant su įprastinėmis rinkoje esančiomis oro užuolaidomis. Itin lengvas ir garsą sugeriantis korpusas paslepia išcentrinius vokiškus, elektrą taupančius EBM-PAPST ventiliatorius. Pastarieji gaminami iš lengvo ir patvaraus plastiko, todėl užtikrinamas tylus prietaiso veikimas (52 dB(A)). Veikimo principas iš tiesų paprastas (1 pav.): įtraukiamas oras pro viršutinę angą yra pašildomas karšto vandens šilumokaičio, o išcentriniai ventiliatoriai jį išpučia pro reguliuojamas groteles, kurios leidžia tinkamai pakreipti oro srautą (2 pav.). Norint sustabdyti vandens cirkuliaciją, pajungiamas vožtuvas su servo pavara. Oro užuolaidos darbą galima automatiškai reguliuoti panaudojant magnetinį durų kontaktą arba termostatą. Oro srautą galima valdyti trijų greičių reguliatoriumi.

ELiS A oro užuolaidos veikimo principas
1 pav.: veikimo principas
ELiS A oro užuolaidos reguliuojamos išpūtimo grotelės
2 pav.: reguliuojamos oro išpūtimo grotelės

ELiS A oro užuolaidos yra trijų ilgių: 1 m, 1,5 m ir 2 m, taip pat jas galima kabinti vieną šalia kitos iki 3 m aukštyje (3 pav.). Standartiškai šie įrenginiai tiekiami sidabrinės spalvos, tačiau esant poreikiui galima pasirinkti ir baltą spalvą. Oro užuolaidose integruota DRV valdymo sistema vienu ventiliatoriaus greičio reguliatoriumi leidžia valdyti iki 5 oro užuolaidų. Ši sistema suteikia galimybę ELiS A oro užuolaidas prijungti prie BMS.

Modernios išvaizdos ELiS A vandenines oro užuolaidas verta rinktis, nes:

  • Moderni išvaizda – originalus elipsės formos plieno ir plastiko korpusas, kuris gali būti sidabrinės arba baltos spalvos.
  • Oro užsklanda saugo nuo: žiemos šalčio, vasaros karščio, dūmų, tvaiko, vabzdžių, dulkių. Išlaiko patalpoje šiltą ar atvėsintą jos orą.
  • Oro užuolaidos yra gaminamos iš aukščiausios kokybės detalių: neprilygstami išcentriniai vokiški EBM firmos ventiliatoriai, kokybiški variniai šilumokaičiai su aliumininėmis plokštelėmis. Pagrindinė konstrukcija padaryta iš aliuminio.
  • Platus modelių pasirinkimas: ELiS A oro užuolaidas galima rinktis vandenines, elektrines arba nešildančias; jos yra trijų ilgių (1 m, 1,5 m ir 2 m) bei gali būti montuojamos viena šalia kitos.
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Tylus ir taupus ventiliatorių darbas. Plastikinė sparnuotė ir naujos kartos bešepetėliai vokiški varikliai užtikrina tylų ventiliatorių darbą ir minimalias elektros sąnaudas.
  • Plačios pritaikymo galimybės: restoranai, parduotuvės, automobilių salonai, bankai, knygynai, vaistinės, viešbučiai, kavinės, barai, administracinės įstaigos, tambūrai ir kiti objektai.
  • Galimybė prijungti prie BMS.

ELiS A oro užuolaidų montavimo būdai
3 pav.: ELiS A oro užuolaidų montavimo būdai

Susijusios nuorodos

ELiS A oro užuolaidos
Instrukcijos 5.3 MB
Atitikties deklaracijos 659 KB
Brošiūros 12.9 MB
Katalogas 1 MB
Higienos sertifikatas 557 KB
AutoCAD brėžiniai 7.7 MB
BIM objektai 29.9 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 1.1 MB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 5.9 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
MODBUS protokolas jungimui prie BMS 192 KB
Modelis: ELiS A-W-200 WHITE
Montavimo kronšteinai
KRON T WHITE Montavimo kronšteinas ELiS T / ELiS A WHITE / ELiS DUO WHITE oro užuolaidoms
KRON T WHITE
Montavimo kronšteinas ELiS T / ELiS A WHITE / ELiS DUO WHITE oro užuolaidoms
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
Valdymo sistemos oro užuolaidoms
DCe Magnetinis durų jungiklis
DCe
Magnetinis durų jungiklis
DCm Mechaninis durų jungiklis
DCm
Mechaninis durų jungiklis
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
PT-1000 Temperatūros jutiklis DRV valdymo moduliams, IP65
PT-1000
Temperatūros jutiklis DRV valdymo moduliams, IP65
Vožtuvai
SRQ2d-1/2 Dvieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.0 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ2d-1/2
Dvieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.0 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRS2d S Dvieigis vožtuvas su servo pavara (Siemens), 1/2" pajungimas, 2 m³/h kvs, pilnai atsidaro per 10 s, IP30
SRS2d S
Dvieigis vožtuvas su servo pavara (Siemens), 1/2" pajungimas, 2 m³/h kvs, pilnai atsidaro per 10 s, IP30
SRQ3d-1/2 Trieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.4 m³/h kvs, pilnai atsidaro per 18 s, IP20
SRQ3d-1/2
Trieigis vožtuvas su servo pavara (Belimo), 1/2" pajungimas, 3.4 m³/h kvs, pilnai atsidaro per 18 s, IP20
Antivibracinės vandens pajungimo žarnos su nerūdijančio plieno armuojančiu apipynimu
ZAR 100 1/2 Ø14 Antivibracinė pajungimo žarna, 100 cm ilgio, 1/2" pajungimas, Ø14 mm diametro
ZAR 100 1/2 Ø14
Antivibracinė pajungimo žarna, 100 cm ilgio, 1/2" pajungimas, Ø14 mm diametro
Papildomi priedai oro užuolaidoms
FILTER ELiS 200 Filtrų rinkinys 2 m ilgio ELiS oro užuolaidoms (4 x EU2 filtrai)
FILTER ELiS 200
Filtrų rinkinys 2 m ilgio ELiS oro užuolaidoms (4 x EU2 filtrai)
ELiS A oro užuolaidų montavimo pavyzdžiai įvairiuose objektuose.
