Ventiliatorinis konvektorius - TL-ECM-MB 8.2T-E

Kasetiniai ventiliatoriniai konvektoriai su asinchroniniu varikliu arba su EC bešepetėliniu elektroniniu varikliu ir integruotu inverteriu

Šios serijos konvektoriai yra septynių skirtingų modelių bei pasižymi naujovišku ir patraukliu dizainu, dideliu valdymo lankstumu ir yra lengvai prižiūrimi: TopLine kasetinis konvektorius – svarbių techninių ir projektinių studijų rezultatas, siūlantis eksploatacinių charakteristikų, žemo triukšmo lygio ir valdymo lankstumo atžvilgiu pažangų produktą.

Oro difuzorius pasižymi patrauklia estetine išvaizda ir yra ypač modernus bei užtikrina puikų oro paskirstymą nuodugnių bandomųjų tyrimų naudojant kompiuterį bei laboratorinių tyrimų dėka. 4 mažesnio dydžio difuzoriai yra 600x600 mm ir skirti montavimui pakabinamose lubose. 3 didesni difuzoriai yra 800x800 mm bei užtikrina geriausią tokio didelio galingumo modelių darbo rezultatą garso ir kainos/eksploatacinių savybių atžvilgiu.

Kiekvienas modelis gali būti tiekiamas su vienu šilumokaičiu (dviejų vamzdžių sistemoms) ir elektriniu šildytuvu arba dviem šilumokaičiais (keturių vamzdžių sistemoms). Šviežias oras gali būti maišomas su aplinkos oru ir paskirstomas į atskiras patalpas. Visų dydžių modeliai turi 6 greičių ventiliatorius, kurių 3 greičiai prijungti prie elektros energijos šaltinio, taip pagerinant eksploatavimo lankstumą net ir paleidimo metu.

Kondensato drenavimo siurblys, kurio maksimali siurbimo galia yra 650 mm, veikia ypač tyliai.

Kaip ir visose standartinėse temperatūros ir greičio kontrolės sistemose, greitį galima keisti automatiškai; sudėtiniai įrenginiai gali būti valdomi iš vieno valdymo bloko, o kiekvieno atskiro įrenginio valdymo blokas gali būti montuojamas ir veikia iš nuotolinės padėties taip supaprastinant aptarnavimą. Be to, kiekvienas konvektorius gali būti valdomas nuotoliniu būdu, taip pat iš populiariausių pastatų valdymo ir priežiūros sistemų. Galiausiai, siūlomi įvairūs sklendžių tipai (dviejų ir trijų kanalų, 24 V, 0-10 V moduliacijos).

Be standartinės temperatūros ir greičio kontrolės, galimas automatinis greičio parinkimas. Prie vieno valdiklio gali būti prijungtas daugiau nei vienas įrenginys, o įrenginio valdymo blokas sumontuotas nuotolinėje padėtyje. Visi TopLine konvektoriai gali būti teikiami MB versijos, kuri siūlo platų valdymo spektrą, įskaitant infraraudonųjų spindulių nuotolinio valdymo funkciją, kuri gali būti naudojama valdant vieną ar keletą įrenginių, naudojant Modbus RTU - RS 485 ryšio protokolą. Konvektoriai gali būti jungiami prie dažniausiai paplitusių ir populiariausių pastatų valdymo ir priežiūros sistemų.

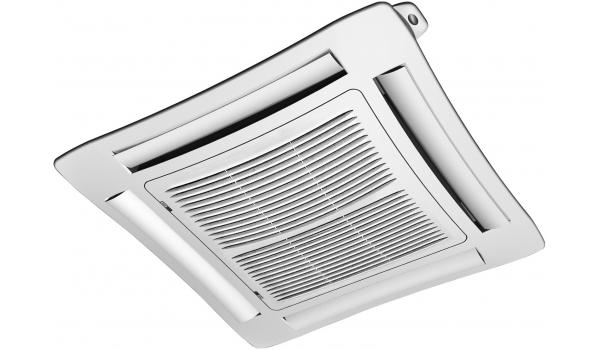

Oro difuzorius: įėjimo grotelės, korpusas ir reguliuojamos oro srauto paskirstymo žaliuzės kiekvienoje pusėje, pagamintos iš ABS plastiko.

• RSNA versija: baltas ABS plastikas, RAL 9003
• RSNB versija: laisvai pasirenkama įėjimo grotelių, korpuso ir žaliuzių spalva
• RSNC versija: laisvai pasirenkama įėjimo grotelių spalva, balto ABS plastiko korpusas RAL 9003
• RSND versija: laisvai pasirenkama žaliuzių spalva, balto ABS plastiko (RAL 9003) grotelės ir korpusas
• MD-600 versijos metalinis difuzorius dažytas RAL 9003 balta spalva, 600x600 mm matmenys leidžia lengvai pritaikyti pakabinamose lubose montuojamiems modeliams be jokių persidengimų (800x800 modelio nėra)

Korpusas: pagamintas iš galvanizuoto plieno su vidine šilumine poliolefino putų (M1 klasės) izoliacija bei išoriniu įdėklu kondensatui rinkti.

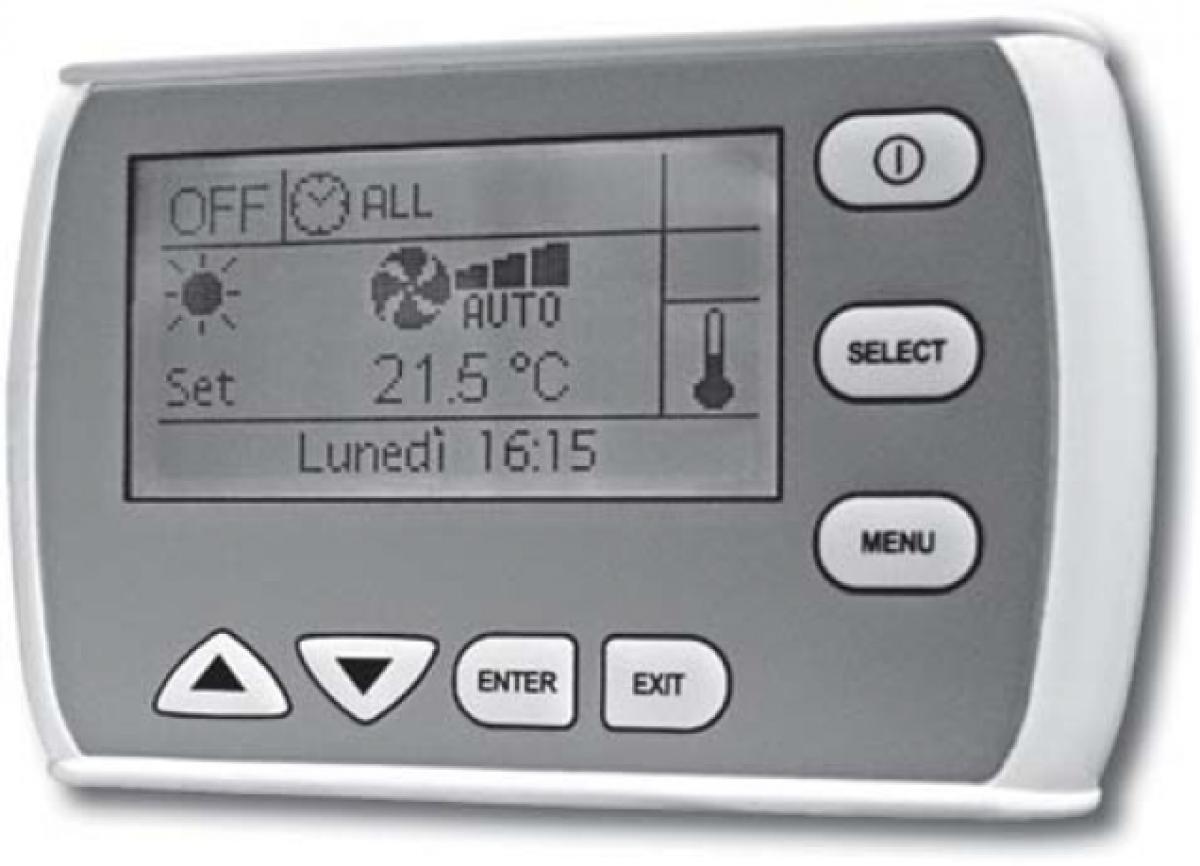

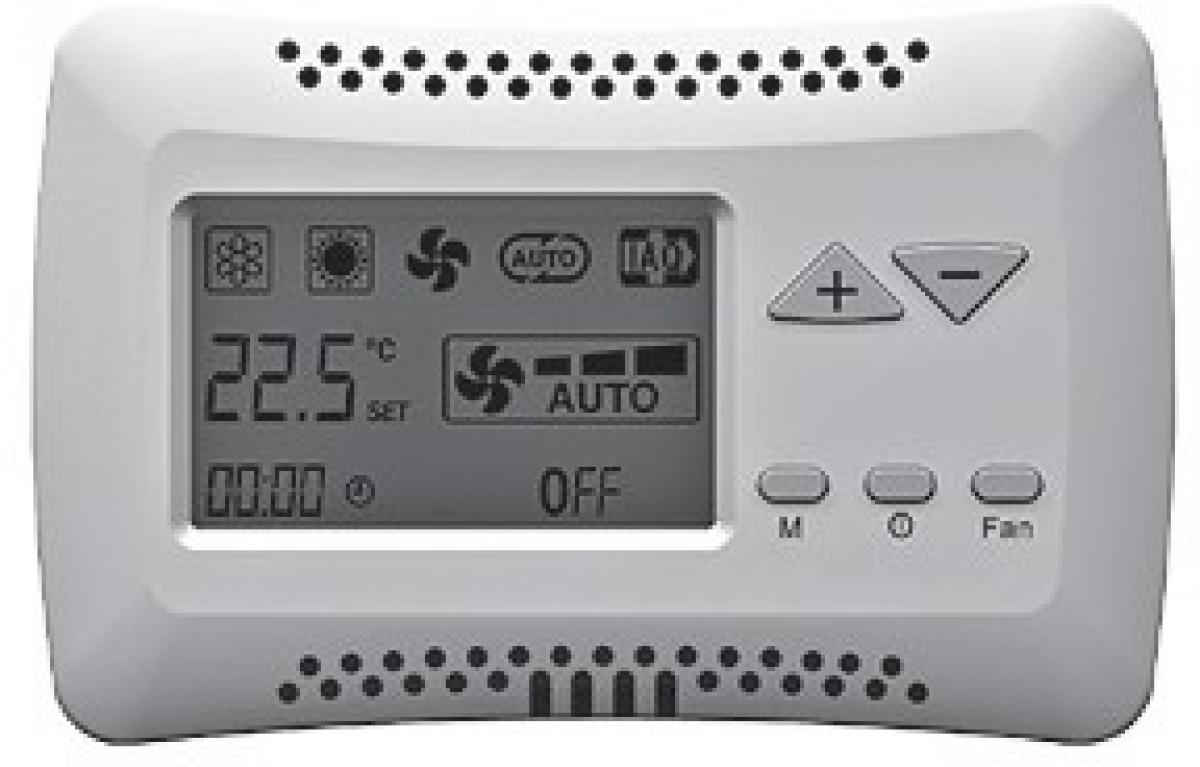

Valdymo blokas, kurį sudaro išorinė metalinė dėžė su valdymo elektronikos bloku ir laisvai prieinamu kontaktų bloku.

Ventiliatoriaus komplektas: ventiliatoriaus komplektas, sumontuotas ant antivibracinių atramų, veikia ypač tyliai. Išcentrinis ventiliatorius suprojektuotas taip, kad veiktų kuo efektyviau, o sparno profilio mentės, kurių forma mažina sūkurių susidarymą, didina našumą bei mažina triukšmo lygį. Išcentrinis ventiliatorius prijungtas prie vienos fazės 6 greičių 230 V / 50 Hz elektros variklio, B klasės izoliacija, su integruota Klixon šilumine rele variklio apsaugai. Ventiliatoriai yra trijų standartinių prijungtų greičių, kuriuos, prireikus, galima keisti montavimo vietoje.

Šilumokaitis: pagamintas iš vario vamzdelių su pritvirtintomis aliuminio plokštėmis maksimaliam perdavimo kontaktui užtikrinti. Šilumokaičiai yra 1, 2 ar 3 eilių dviejų vamzdžių sistemoms ir 2+1 eilių 4-ių vamzdžių sistemoms (šildymo sekcija yra vidinėje šilumokaičio dalyje).

4-ių vamzdžių sistemoms siūlomos dvi versijos:

• TL 0.4T, TL 1.4T, TL 2.4T, TL 3.4T, TL 4.4T, TL 5.4T, TL 6.4T – didesnei šilumos spinduliuotei,
• TL 2.6T, TL 3.6T, TL 5.6T, TL 6.6T – didesnei vėsinimo spinduliuotei.

Kondensato surinkimo padėklas: iš didelio tankio ABS polistireno putų pagaminto surinkimo padėklo forma užtikrina geresnį oro paskirstymą; atsparumas ugniai B1 pagal DIN 4102.

Oro filtras: lengvai išimamas sintetinis plaunamas filtras.

Kondensato siurblys: išcentrinis siurblys su lygio matavimo plūde bei maks. 650 mm išėjimo atvamzdžiu, sumontuotas įrenginyje ir prijungtas prie valdymo plokštės korpuso išorėje.

Sklendės: dviejų ar trijų kanalų sklendės įjungimui/išjungimui, su vamzdžių tvirtinimo komplektu ir termostatine galvute.

TopLine konvektoriai gali būti tiekiami su elektriniu šildytuvu vietoj šilumokaičio termoreguliacinės sklendės. Šildytuvas yra hermetiškai užsandarintas ir yra šilumokaičio vamzdžių viduje, todėl gali būti sumontuojamas tik gamykloje. Elektriniai šildytuvai, skirti TL 1.2T-2.2T-3.2T konvektoriams, naudojami vienos fazės 230V maitinimo šaltiniams. Elektriniai šildytuvai TL 4.2T-5.2T-6.2T konvektoriams naudojami trijų fazių 400V maitinimo šaltiniams.

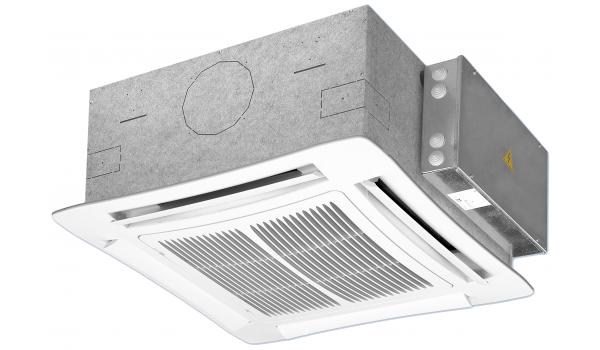

Konvektorius su distanciniu elektriniu bloku.

Atskiru užsakymu TopLine kasetės gali būti tiekiamos su elektriniu valdymo bloku, pasiekiamu iš apačios, arba nuotolinėje padėtyje montuojamu valdymo bloku.

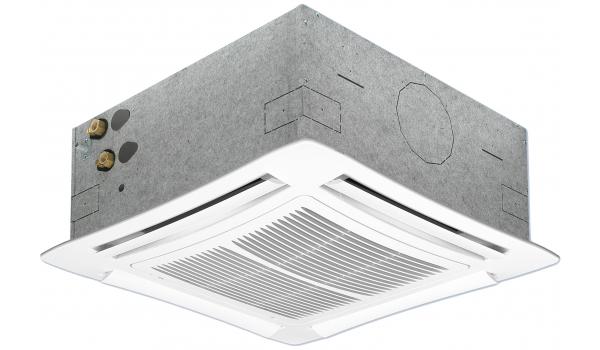

MCT versijos modeliai skirti visoms patalpoms, kuriose nėra pakabinamų lubų ar tokių lubų montavimas negalimas. Karkaso konstrukcija leidžia taip sumontuoti oro įsiurbimo ir išleidimo difuzorių, kad būtų išlaikytas patrauklus visai TopLine serijai būdingas dizainas. Vandens jungtys gali būti pasuktos į viršų. MCT serijos konvektoriai yra 7 skirtingų modelių, o jų montavimo aukštis ypatingai lanksčiai reguliuojamų oro srauto paskirstymo žaliuzių dėka siekia iki 5 m. MCT serijos konvektoriuose sumontuotas tik vienas šilumokaitis (dviejų vamzdžių sistemoms), be galimybės sumontuoti šviežio oro paėmimo įtaisą bei papildomą elektrinį šildytuvą. MCT versijos modeliai turi specialų korpusą, kuris pristatomas atskiroje pakuotėje; šį korpusą galima tvirtinti tik sumontavus TopLine konvektorių ir pajungus visas vandens ir elektros jungtis.

ECM versija:

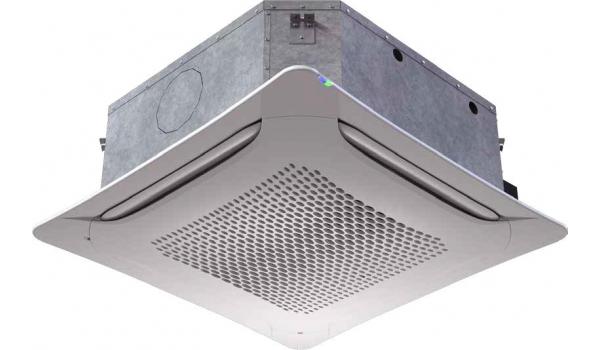

TopLine TL-ECM serijos konvektoriai yra 5 skirtingų modelių, kuriuose sumontuotas modernus bešepetėlinis sinchroninis elektroninis variklis su nuolatiniais magnetais, valdomas tiesiogiai į įrenginį sumontuoto inverterio. Oro srautą galima nuolat keisti valdiklių ar atskiros valdymo sistemos skleidžiamo 1-10 V signalo pagalba (programuojami valdikliai su 1-10 V išvestimi). Ypatingas našumas, net ir esant nedideliam greičiui, leidžia ženkliai sumažinti energijos sąnaudas (virš 75 % mažiau lyginant su standartiniais varikliais), o absorbcijos vertės įprastinėmis eksploatavimo sąlygomis yra ne didesnės nei 10 vatų.

Bešepetėlinis variklis veikia nuolatiniu sinchroniniu greičiu, nepriklausomai nuo apkrovų, priklausančiu tik nuo varikliui tiekiamos srovės dažnio, kurio amplitudę moduliuoja inverteris.

Energijos sąnaudos mažesnės, nes:

• variklis visada dirba maksimaliu našumu;
• bešepetėlinio variklio rotoriaus nuolatiniai magnetai autonomiškai generuoja įmagnetinimo srovę;
• variklis dirba sinchroniniu greičiu, todėl nėra našumą mažinančios indukcinės elektros srovės.

Pagrindiniai pranašumai:

• didelės energijos sąnaudos dėl optimalios reakcijos į aplinkos temperatūros pokyčių sukeliamas šilumines apkrovas bet kuriuo paros metu;
• tylus darbas bet kuriuo sukimosi greičiu;
• veikia bet kokiu sukimosi greičiu.

Valdymo įranga:

TL-ECM versija: siurblio valdymo grandinės blokas ir inverterio grandinės blokas.

TL-ECM-MB versija: MB blokas (su integruotu siurblio valdymu) ir inverterio blokas.

Šilumokaitis: pagamintas iš vario vamzdelių su pritvirtintomis aliuminio plokštėmis maksimaliam perdavimo kontaktui užtikrinti. Šilumokaičiai yra 2 ar 3 eilių dviejų vamzdžių sistemoms ir 2+1 eilių 4-ių vamzdžių sistemoms (šildymo sekcija yra vidinėje šilumokaičio dalyje). 4-ių vamzdžių sistemoms siūlomos dvi versijos:

• TL 0.4T, TL 1.4T, TL 2.4T, TL 3.4T, TL 4.4T, TL 5.4T, TL 6.4T – didesnei šilumos spinduliuotei,
• TL 2.6T, TL 3.6T, TL 5.6T, TL 6.6T – didesnei vėsinimo spinduliuotei.
