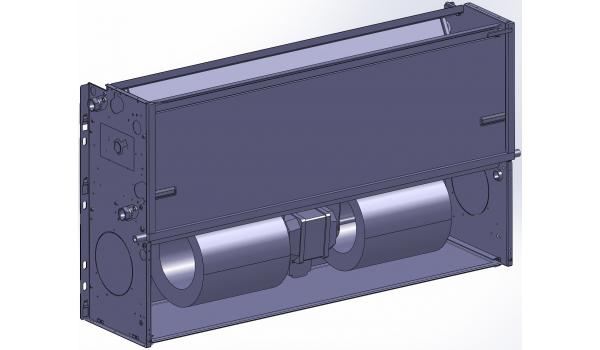

Universalus paslepiamas ventiliatorinis konvektorius su išcentriniu ventiliatoriumi - TEC NC

TEC NC ventiliatoriniai konvektoriai sukurti naudojantis nepriklausomose laboratorijose išbandytų ir pagal „Eurovent“ programą sertifikuotų modelių, versijų ir priedų platforma. Italijoje gaminami TEC NC ventiliatoriniai konvektoriai patenkins griežčiausius šiandienos reikalavimus, keliamus tokių prietaisų eksploatacijai, dydžiui, akustinėms savybėms, energijos taupymui bei montavimo ir priežiūros patogumui.

Paslepiami TEC NC ventiliatoriniai konvektoriai be korpuso yra skirti montuoti sienoje arba lubose. Oras paimamas iš apačios ir išpučiamas per viršų (būtinas 100 mm tarpas nuo grindų).

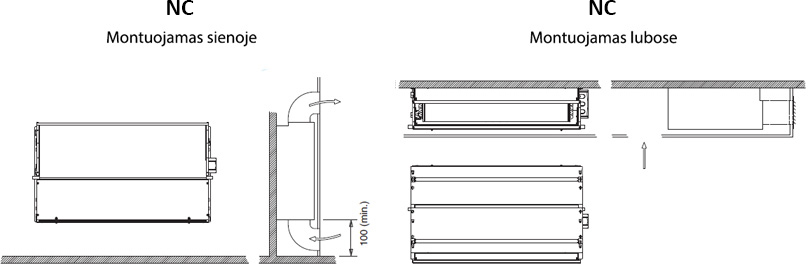

1 pav.: įleidžiamo konvektoriaus montavimas sienoje ir lubose

Pagrindinių komponentų techninės charakteristikos:

Korpusas pagamintas iš 1 mm galvanizuoto plieno, su 3 mm putų poliolefino (PO) izoliacija (M1 klasė).

Filtras: polipropileno audinio medžiagos regeneracinis filtras. Galvanizuoto plieno filtro rėmas įstatomas į specialius plastiko kreiptuvus, pritvirtintus prie vidaus konstrukcijos, leidžiančius lengvai įdėti ir išimti filtrą. Filtro buvimą nurodo apšviestas plastikinis priekinis dangtelis, kurio spalva yra ta pati, kaip ir viršutinių grotelių.

Ventiliatoriaus komplektas: ventiliatoriai turi aliuminio ar plastiko mentes, tiesiogiai pritvirtintas prie variklio, su dviguba aušinimo sistema; ventiliatoriai yra dinamiškai ir statiškai subalansuoti gamybos metu siekiant užtikrinti kuo tylesnį jų veikimą.

Elektros variklis: vienos fazės šešių greičių variklis, standartiškai naudojant tris greičius, su kondensatoriumi. Variklis sumontuotas ant sandariųjų guolių ir pritvirtintas ant antivibracinės ir savaiminio sutepimo sistemų. Vidaus šiluminė apsauga turi automatinio išjungimo funkciją, apsaugos pagal IP 20 klasė B.

Šilumokaitis pagamintas iš ištempto vario vamzdžio, o aliuminio plokštės mechaniniu būdu pritvirtintos ant vamzdžio plėtimo būdu. Šilumokaitis turi dvi ½ colių BSP vidines jungtis ir 1/8 colio BSP vėdinimo ir drenavimo angas. Šilumokaitis netinkamas naudojimui korozinėje aplinkoje arba aplinkoje, kur aliuminis gali būti veikiamas korozijos. Padavimo ir išleidimo vamzdžių jungtys yra toje pačioje kairėje pusėje (žiūrint iš priekio). Pagal specialų užsakymą vamzdžių jungtis galima įrengti dešinėje pusėje. Tai lengvai galima padaryti tiek vietoje, tiek konvektoriaus montavimo metu.

Kondensato surinkimo padėklas pagamintas iš plastiko, yra „L“ formos ir pritvirtintas prie vidaus korpuso; NC modeliuose padėklas izoliuotas naudojant 3 mm poliolefino (PO) putas (M1 klasė). Išorinis kondensato išleidimo vamzdžio diametras yra 15 mm.

Galite rinktis ir taupesnius TEC-ECM NC modelius

Pažangus bešepetėlinis besensorinis sinchroninis elektros variklis su nuolatiniais magnetais yra valdomas integruoto inverterio, suprojektuoto ir pagaminto Italijoje. Inverteris montuojamas konvektoriuje prie variklio, ir nereikalauja specialaus aušinimo oro srauto pagalba.

Oro srauto greitis gali nuolat kisti valdiklių ar atskiros valdymo sistemos skleidžiamo 1–10 V signalo pagalba. Nuolatinė oro srauto kontrolė padidina akustinį komfortą patalpose ir leidžia efektyviau reaguoti į šiluminės apkrovos pokyčius bei užtikrina didesnį pageidaujamos aplinkos temperatūros stabilumą.

Išskirtinis efektyvumas, net ir esant mažam greičiui, leidžia ženkliai sumažinti energijos sąnaudas (mažiau nei 50% lyginant su TEC kintamosios srovės varikliais), o absorbcijos koeficiento vertės įprastomis eksploatavimo sąlygomis neviršija 16 vatų.

Puikios TEC NC konvektorių akustinės (garso lygio) charakteristikos išlieka bet kuriomis eksploatavimo sąlygomis ir nesukelia jokių rezonansinių reiškinių esant bet kokiam dažniui.

Konvektorių atitikimas Elektromagnetinio suderinamumo direktyvoms ir kitiems griežtiems standartų reikalavimams sertifikuotas nepriklausomo instituto.

Pagrindinių komponentų techninės charakteristikos atitinka TEC modelius, išskyrus:

Elektroninis variklis. Trijų fazių su nuolatiniais magnetais bešepetėlinis elektroninis variklis, valdomas tiesioginės srovės sinusoidinės bangos. Inverterio bloko, kontroliuojančio variklio darbą, maitinimo šaltinis – vienos fazės 230 V, o kartu su valdymo sistema inverteris, sukuria trijų fazių dažnio moduliuojamą bangą. Todėl konvektoriui reikalingas elektros maitinimo šaltinis yra vienfazis, 230-240 V įtampos ir 50-60 Hz dažnio.
