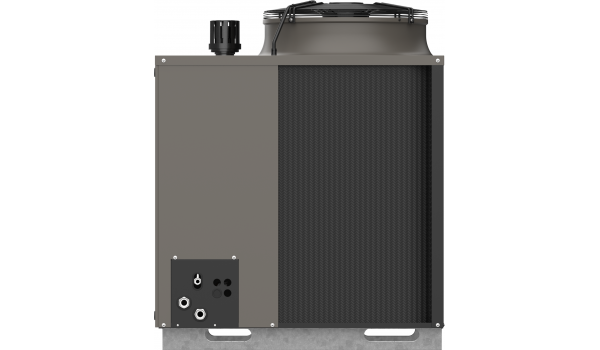

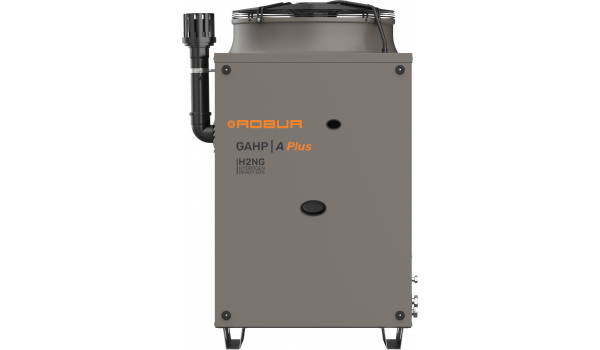

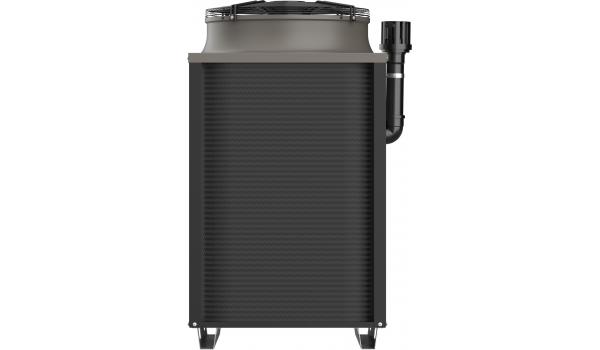

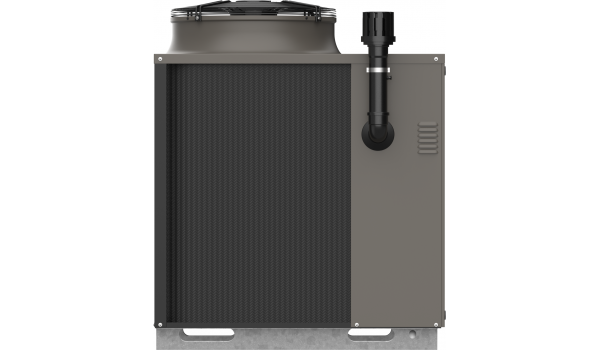

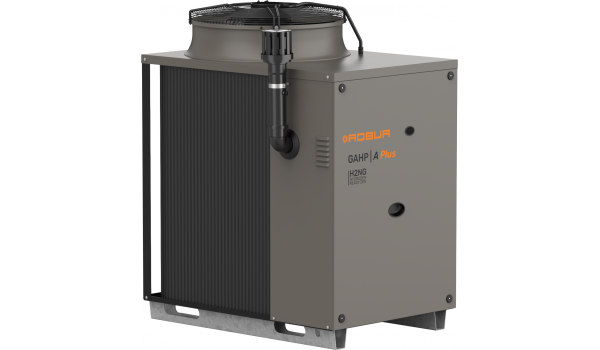

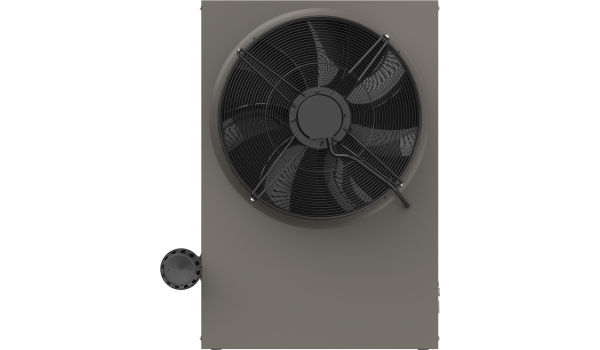

Dujinis absorbcinis šilumos siurblys Oras/Vanduo - GAHP-A Plus | Robur

ROBUR GAHP-A (Gas Absorbtion Heat Pump - Air) absorbcinis dujinis šilumos siurblys oras - vanduo, šilumos generatorius su nemokama energija iš aplinkos oro. Atsinaujinančios energijos panaudojimo dėka jo efektyvumas siekia iki 172%, kai tuo tarpu kondensacinių katilų - 95%. Absorbciniai šilumos siur...
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
GAHP-A Plus - ima šilumą iš Oro ir perduoda Vandeniui, skirtam šildymui ar buitinio karšto vandens ruošimui
GAHP-A PLUS STANDARD Maksimali atiduodamo karšto vandens temperatūra šildymui / buitiniam karštam vandeniui 65/70°C, šildymo galia 44.6 kW (A7/W35), dujų suvartojimo efektyvumas 172% (A7/W35), A+ energinio naudingumo klasė ErP ruošiant 55°C vandenį, dujų (G20) suvartojimas 2.79 m³/val., elektros suvartojimas 0.84 kW, garso slėgio lygis (5 m atstumu) 57.6 dB(A), vandens pajungimas 1¼", elektrinė apsauga IP 25, svoris 356 kg, pritaikytas darbui -15°C/+45°C temperatūroje, papildomai naudojant specialų paruošimą žiemai įrenginys gali veikti ir iki -30°C
GAHP-A PLUS STANDARD
Maksimali atiduodamo karšto vandens temperatūra šildymui / buitiniam karštam vandeniui 65/70°C, šildymo galia 44.6 kW (A7/W35), dujų suvartojimo efektyvumas 172% (A7/W35), A+ energinio naudingumo klasė ErP ruošiant 55°C vandenį, dujų (G20) suvartojimas 2.79 m³/val., elektros suvartojimas 0.84 kW, garso slėgio lygis (5 m atstumu) 57.6 dB(A), vandens pajungimas 1¼", elektrinė apsauga IP 25, svoris 356 kg, pritaikytas darbui -15°C/+45°C temperatūroje, papildomai naudojant specialų paruošimą žiemai įrenginys gali veikti ir iki -30°C
GAHP-A PLUS LOW-NOISE Maksimali atiduodamo karšto vandens temperatūra šildymui / buitiniam karštam vandeniui 65/70°C, šildymo galia 44.6 kW (A7/W35), dujų suvartojimo efektyvumas 172% (A7/W35), A++ energinio naudingumo klasė ErP ruošiant 55°C vandenį, dujų (G20) suvartojimas 2.79 m³/val., elektros suvartojimas ventiliatoriui veikiant min./maks. greičiu 0.45/0.77 kW, garso slėgio lygis ventiliatoriui veikiant min./maks. greičiu (5 m atstumu) 49/52 dB(A), vandens pajungimas 1¼", elektrinė apsauga IP 25, svoris 367 kg, pritaikytas darbui -15°C/+45°C temperatūroje, papildomai naudojant specialų paruošimą žiemai įrenginys gali veikti ir iki -30°C
GAHP-A PLUS LOW-NOISE
Maksimali atiduodamo karšto vandens temperatūra šildymui / buitiniam karštam vandeniui 65/70°C, šildymo galia 44.6 kW (A7/W35), dujų suvartojimo efektyvumas 172% (A7/W35), A++ energinio naudingumo klasė ErP ruošiant 55°C vandenį, dujų (G20) suvartojimas 2.79 m³/val., elektros suvartojimas ventiliatoriui veikiant min./maks. greičiu 0.45/0.77 kW, garso slėgio lygis ventiliatoriui veikiant min./maks. greičiu (5 m atstumu) 49/52 dB(A), vandens pajungimas 1¼", elektrinė apsauga IP 25, svoris 367 kg, pritaikytas darbui -15°C/+45°C temperatūroje, papildomai naudojant specialų paruošimą žiemai įrenginys gali veikti ir iki -30°C

Šildymo galia [kW]

Tiekiamo vandens temperatūra
35°C40°C45°C50°C55°C60°C65°C*70°C
Lauko oro temperatūra-30°C GAHP-A įrenginio su specialiu paruošimu žiemai našumas žemoje temperatūroje (nuo -22°C iki -30°C) išlieka pastovus, todėl šiame temperatūros diapazone reikia atsižvelgti į šiluminę galią prie -22°C lauko oro temperatūros Su specialiu paruošimu žiemai
-----
-22°C 34,8 32,8 30,7 28,7 26,8 25,4 23,9 -
-20°C 35,2 33,2 31,1 29,1 27,2 25,7 24,2 -
-15°C 36,1 34,1 32,0 30,1 28,2 26,5 24,7 -
-14°C 36,3 34,3 32,2 30,3 28,4 26,6 24,9 -
-13°C 36,6 34,5 32,4 30,5 28,7 26,8 25,0 -
-12°C 36,8 34,7 32,6 30,7 28,9 27,0 25,1 -
-11°C 37,1 35,0 32,9 31,0 29,1 27,2 25,3 -
-10°C 37,6 35,4 33,3 31,3 29,4 27,4 25,5 -
-9°C 38,1 36,0 33,9 31,8 29,8 27,8 25,8 -
-8°C 40,3 38,3 36,3 33,5 30,8 28,7 26,7 -
-7°C 41,3 39,2 37,1 34,3 31,5 29,4 27,3 11,8
-6°C 41,9 39,7 37,6 34,8 32,0 29,8 27,6 11,9
-5°C 42,2 40,2 38,1 35,2 32,4 30,1 27,9 12,0
-4°C 42,5 40,5 38,5 35,7 32,9 30,5 28,2 12,0
-3°C 42,9 40,9 38,9 36,2 33,4 30,9 28,5 12,1
-2°C 43,2 41,2 39,3 36,5 33,7 31,2 28,7 12,2
-1°C 43,4 41,6 39,7 37,0 34,2 31,6 29,0 12,3
0°C 43,7 41,9 40,1 37,4 34,7 32,0 29,3 12,3
1°C 41,6 41,0 40,4 37,8 35,2 32,4 29,6 12,4
2°C 44,2 42,5 40,8 38,2 35,6 32,8 29,9 12,5
3°C 44,4 42,8 41,2 38,7 36,1 33,2 30,3 12,6
4°C 44,5 43,0 41,5 39,1 36,7 33,7 30,8 12,7
5°C 44,6 43,2 41,8 39,5 37,3 34,8 31,4 12,8
6°C 44,6 43,3 42,0 39,9 37,8 34,9 32,0 13,0
7°C 44,6 43,4 42,3 40,3 38,4 35,4 32,5 13,1
8°C 44,6 43,5 42,4 40,6 38,8 35,9 33,0 13,3
9°C 44,6 43,6 42,5 40,9 39,3 36,4 33,5 13,5
10°C 44,7 43,6 42,5 41,1 39,7 36,8 34,0 13,6
11°C 44,7 43,6 42,6 41,3 40,0 37,2 34,4 13,8
12°C 44,7 43,7 42,6 41,5 40,3 37,6 34,8 13,9
13°C 44,7 43,7 42,7 41,6 40,5 37,9 35,2 14,0
14°C 44,7 43,7 42,7 41,7 40,6 38,1 35,6 14,1
15°C 44,7 43,8 42,8 41,8 40,8 38,4 36,0 14,2
20°C 44,7 43,9 43,0 42,2 41,3 39,5 37,7 14,6
25°C 44,7 43,9 43,2 42,4 41,6 40,3 39,0 15,0
30°C 44,7 43,9 43,2 42,5 41,9 40,8 39,8 15,1
35°C 44,7 43,9 43,2 42,5 41,9 41,1 40,3 15,2

* Ruošiant 70°C temperatūros vandenį, degiklio šiluminė galia apribojama iki 50%

Dujų sunaudojimo efektyvumas [GUE, %]

Tiekiamo vandens temperatūra
35°C40°C45°C50°C55°C60°C65°C*70°C
Lauko oro temperatūra-30°C GAHP-A įrenginio su specialiu paruošimu žiemai našumas žemoje temperatūroje (nuo -22°C iki -30°C) išlieka pastovus, todėl šiame temperatūros diapazone reikia atsižvelgti į dujų sunaudojimo efektyvumą prie -22°C lauko oro temperatūros Su specialiu paruošimu žiemai
-----
-22°C 134 126 118 111 103 98 92 -
-20°C 136 128 120 112 105 99 93 -
-15°C 139 131 123 116 108 102 95 -
-14°C 140 132 124 117 109 102 96 -
-13°C 141 133 125 117 110 103 96 -
-12°C 142 134 126 118 111 104 97 -
-11°C 143 135 127 119 112 105 97 -
-10°C 145 136 128 121 113 106 98 -
-9°C 147 138 130 122 115 107 99 -
-8°C 155 147 140 129 118 111 103 -
-7°C 159 151 143 132 121 113 105 91
-6°C 161 153 145 134 123 115 106 92
-5°C 162 154 147 136 125 116 107 92
-4°C 164 156 148 137 126 117 108 93
-3°C 165 157 150 139 128 119 110 93
-2°C 166 159 151 141 130 120 111 94
-1°C 167 160 153 142 132 122 112 94
0°C 168 161 154 144 134 123 113 95
1°C 160 158 156 145 135 124 114 95
2°C 170 164 157 147 137 126 115 96
3°C 171 165 159 149 139 128 117 97
4°C 171 166 160 150 141 130 119 98
5°C 171 166 161 152 143 132 121 99
6°C 172 167 162 154 146 134 123 100
7°C 172 167 163 155 148 136 125 101
8°C 172 167 163 156 149 138 127 102
9°C 172 168 163 157 151 140 129 104
10°C 172 168 164 158 153 142 131 105
11°C 172 168 164 159 154 143 132 106
12°C 172 168 164 160 155 145 134 107
13°C 172 168 164 160 156 146 136 108
14°C 172 168 164 160 156 147 137 109
15°C 172 168 165 161 157 148 138 109
20°C 172 169 166 162 159 152 145 112
25°C 172 169 166 163 160 155 150 115
30°C 172 169 166 164 161 157 153 116
35°C 172 169 166 164 161 158 155 117

* Ruošiant 70°C temperatūros vandenį, degiklio šiluminė galia apribojama iki 50%

ROBUR GAHP-A (Gas Absorbtion Heat Pump - Air) absorbcinis dujinis šilumos siurblys oras - vanduo, šilumos generatorius su nemokama energija iš aplinkos oro. Atsinaujinančios energijos panaudojimo dėka jo efektyvumas siekia iki 172%, kai tuo tarpu kondensacinių katilų - 95%. Absorbciniai šilumos siurbliai - efektyviausi dujiniai šildymo prietaisai rinkoje.

Šilumą esančią lauko ore galime pavadinti aerotermine energija. Įdomiausia, jog oras, kurio temperatūra yra žemiau nulio laipsnių (°C), irgi turi šilumos. Ši šiluma gali būti panaudota jei orą perleisime per šilumokaitį kurio viduje cirkuliuoja dar žemesnės temperatūros skystis.

Oro absorbcinis šilumos siurblys yra ypatingai efektyvus, geba gaminti karštą vandenį šildymui ir buitiniam naudojimui, tam tikslui naudodamas dujų degiklį (gamtinės dujos arba LPG) ir dalį energijos paimdamas iš išorės oro. Absorbcinio šilumos siurblio šaldymo sistema labai panaši į kompresorinių siurblių. Pagrindinis skirtumas – kuo (kaip) jie varomi. Vietoj kompresoriaus naudojamo įprastuose šilumos siurbliuose – absorbciniam įrenginyje panaudota sistema generatorius-absorbentas.

Oro absorbcinis šilumos siurblys yra ypatingai universalus – jis statomas lauke prie pastato ar ant stogo, jam nereikalinga katilinės patalpa, todėl jis tinka įvairių pastatų šildymui, tai: daugiabučiai gyvenamieji namai, biurai, prekybos centrai, įvairios paskirties komerciniai objektai, pramoninės patalpos, viešbučiai, daugiaaukščiai pastatai, visuomeniniai pastatai, ligoninės ir visur kitur, kur šildymo sistemos pagrindą sudaro karštas vanduo. Šilumos siurbliai gali tiekti net iki 65°C laipsnių temperatūros vandenį, todėl GAHP-A prietaisais galima pakeisti jau esamus mažesnio efektyvumo šildymo prietaisus. Taip pat juos lengva suprojektuoti, pats projektavimas nesiskiria nuo tradicinių karšto vandens sistemų projektavimo, įrenginiai projektuojami lauke todėl yra visiškai saugūs, yra taikomi minimalūs reikalavimai.

Pagrindinės ROBUR GAHP-A savybės:

  • Naudoja atsinaujinančius energijos šaltinius. Panaudoja iki 40% atsinaujinančios energijos. Viršutinis efektyvumas gali viršyti net 172% (GUE - dujų panaudojimo efektyvumas), tai garantuoja mažesnes metines išlaidas šildymui.
  • Maži eksploatavimo kaštai. Efektyvumo lygis siekia 159% net prie -7°C, todėl jis tinkamas naudoti šaltame klimate. Tokiu būdu išvengiama atsarginių sistemų (šildymo katilai ir elektriniai šildytuvai) aktyvavimo, kurie sumažina sezoninio naudingumo koeficientus ir didina energijos suvartojimą.
  • Labiausiai naudinga šildymo sistema, siekiant pagerinti pastato energetinio naudingumo klasę, bei pakelti pastato vertę. Galimos subsidijos pagal įvairias programas.
  • Nėra katilinės, papildoma erdvė. Dujinė sistema neįrengiama pastato viduje, didesnis saugumas.
  • Naudoja labai mažai elektros energijos.
  • Į aplinką išmeta mažiau teršalų. Su GAHP-A, kiekvienais metais yra išmetama 4,4 tonų mažiau CO2. Natūralus šaldymo agentas – vandens amoniako tirpalas, poveikis pasauliniam atšilimui yra artimas nuliui.
  • Visi duomenys yra išbandyti ir patvirtinti sertifikatais ENEA - Italija, DVGW Forschungsstelle ir VDE Vokietija, Kalifornijos energetikos komisijos JAV.

Susijusios nuorodos

Kurui degant dujiniame degiklyje, deginimo kameroje susidaro šiluma, kuri tiekiama į generatorių. Šios šilumos dėka iš stipraus amoniako/vandens tirpalo išgarinamas amoniakas. Amoniako garai pereina per rektifikatoriaus plokštes, ten atskiriami nuo vandens garų priemaišų. Toliau agentas keliauja į deflegmatorių visiškam atskyrimui nuo vandens garų. Karšti amoniako garai tiekiami į pirmąjį kondensatoriaus – šilumokaičio skyrių, kur atiduoda šilumą centrinio šildymo sistemos vandeniui, kondensuojasi ir tampa skysčiu. Tai pirmoji šilumos atidavimo fazė.

Susidaręs amoniako skystis atiteka į išsiplėtimo vožtuvą, už kurio jo slėgis bei temperatūra ženkliai krenta. Čia amoniako temperatūra siekia maždaug minus 20 laipsnių Celsijaus. Toliau srautas patenka į garintuvą, dalis aplinkos oro šilumos pereina šaldymo agentui, amoniakas vėl garuoja, tampa dujomis. Garai nukreipiami į absorberį. Absorberyje silpnas amoniako/vandens tirpalas, atitekantis iš apatinės generatoriaus dalies išpurškiamas ,,lietaus“ pavidalu į amoniako garus. Silpno tirpalo vandens lašai sugeria amoniako garus. Šitaip susidaro stiprus amoniako tirpalas. Šis procesas stipriai egzotermiškas (išsiskiria daug šilumos), todėl dabar turtingas tirpalas nukreipiamas į kondensatorių – šilumokaitį , kur jis atiduoda šildymo sistemos vandeniui šilumą, susidariusią absorbcijos procese. Tai antroji šilumos atidavimo fazė.

Agento cirkuliaciją sistemoje užtikrina membraninis siurblys. Jo dėka agentas iš kondensatoriaus grįžta į generatorių per deflegmatoriaus bei absorberio gyvatuką. Turime uždarą sistemą.

Visas procesas cikliškai kartojasi.

Absorberis Šilumos siurblio elementas, kuriame absorbuojami agento garai
Deflegmatorius Aušintuvas dalinei kondensacijai, distiliavimo metu dalį garų paverčiantis skysčiu, įrengiamas tarp generatoriaus ir kondensatoriaus
Garintuvas Šilumokaitis, kuriame skystas agentas išgaruoja, pasiimdamas energiją iš aplinkos
Generatorius Šilumos siurblio elementas, kuriame tirpalas įkaitinamas tam, kad susidarytų dujos
Išsiplėtimo vožtuvas Jo pagalba sumažinamas skysčio slėgis, taigi ir temperatūra
Kondensatorius Šilumokaitis, kuriame agento garai kondensuojasi, atiduodami šilumą šildomajai medžiagai
Rektifikatorius Absorbcinės mašinos elementas, kuriame agento garai, išeinantys iš generatoriaus, prieš kondensavimą išvalomi nuo absorbento priemaišų
