Vandeninis kaloriferis, apsaugantis nuo sprogimo ventiliatorius (IP44), milteliniu būdu dažytas plieninis korpusas, dviejų eilių šilumokaitis, 6-44 kW šildymo galia, oro srautas 3600 m³/val., ventiliatoriaus galia 290 W, svoris 34.5 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
LEO EX - apsaugantis nuo sprogimo ventiliatorius (IP44), milteliniu būdu dažytas plieninis korpusas
LEO EX L2 Dviejų eilių šilumokaitis, 6-44 kW šildymo galia, oro srautas 3600 m³/val., ventiliatoriaus galia 290 W, svoris 34.5 kg, GARANTIJA 2 metai
LEO EX L2
Dviejų eilių šilumokaitis, 6-44 kW šildymo galia, oro srautas 3600 m³/val., ventiliatoriaus galia 290 W, svoris 34.5 kg, GARANTIJA 2 metai
Modelis: LEO EX L2
Pagrindiniai duomenys
Šildymo galia prie 90/70°C vandens bei 0°C oro temperatūros
kW
43,6
Šildymo galia prie 40/30°C vandens bei 20°C oro temperatūros
kW
6,1
Oro nupūtimo atstumas (matuojant horizontaliai ties 0.5 m/s greičio riba)
m
19
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.5 m/s greičio riba)
m
6,7
Paskirtis
Šildyti sprogias aplinkas
Maks. oro srautas
m³/val.
3600
Ventiliatoriaus duomenys
Maitinimas
V/Hz
3x400/50
Maks. naudojama galia
W
290
Maks. naudojama srovė
A
0,51
IP / Izoliacijos klasė
44
Maks. akustinio slėgio lygis 5 m atstumu nuo įrangos, 1500 m³ patalpoje su vidutiniu garso sugėrimo koeficientu
dB(A)
59,5
Maks. garso galios lygis pagal EN ISO 3744:2011
dB(A)
75
Instaliacijos duomenys
Maks. darbinė aplinkos temperatūra
°C
+40
Maks. paduodamo vandens temperatūra
°C
130
Maks. darbinis slėgis
MPa
1,6
Vandens pajungimas
Ø "
¾
Kiti duomenys
Korpusas
Milteliniu būdu dažytas plienas
Spalva
RAL 7032
Matmenys
Plotis
mm
655
Gylis
mm
345
Aukštis
mm
630
Svoris
kg
34,5
Svoris pripildžius vandeniu
kg
36,6

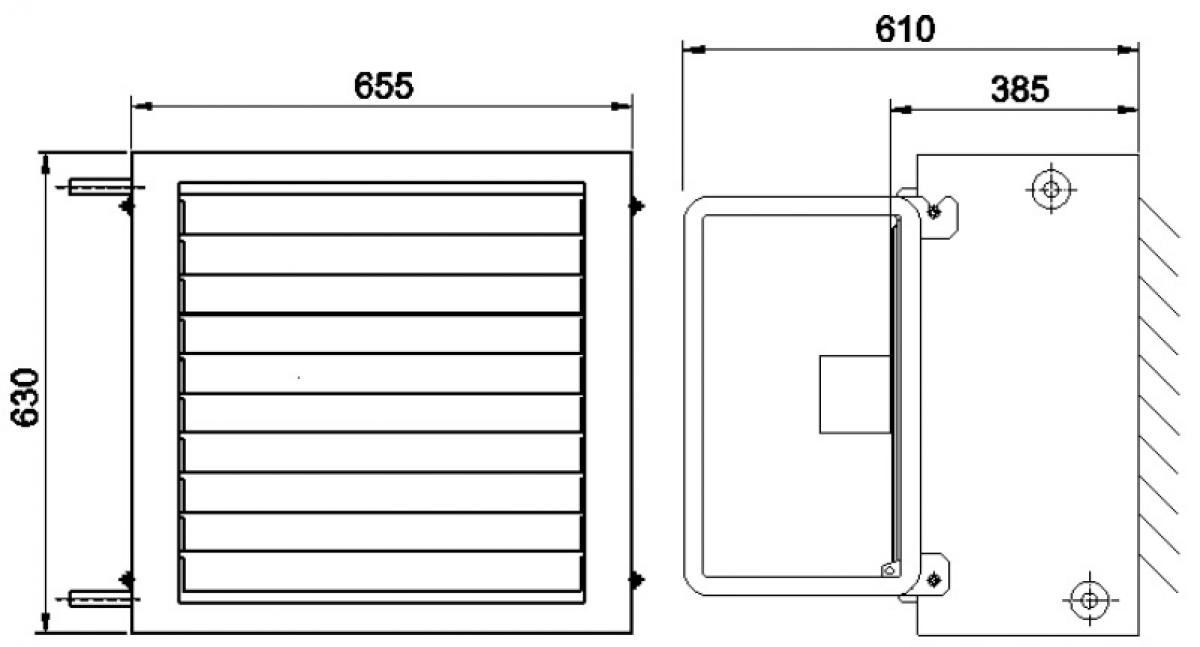

Matmenys

Modelis: LEO EX L2
Matmenys

Šiluminės galios lentelės

LEO EX L2 oro srautas 5 greičiu = 3600 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
57,3
1705
11,6
47,0
54,5
1624
10,6
49,5
51,8
1542
9,7
52,5
49,1
1462
8,8
55,0
46,4
1381
7,9
57,5

0
5
10
15
20
Tw1/Tw2 = 90/70°C
43,6
1923
15,4
36,0
40,8
1801
13,7
38,5
38,0
1678
12,0
41,0
35,2
1555
10,5
43,5
32,5
1433
9,0
46,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
37,4
1643
11,9
31,0
34,6
1520
10,4
33,5
31,8
1397
8,9
36,0
29,0
1273
7,5
38,5
26,2
1149
6,3
41,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
31,2
1364
8,8
25,5
28,4
1240
7,4
28,5
25,5
1116
6,1
31,0
22,7
992
5,0
33,5
19,8
866
3,9
36,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
24,9
1085
6,1
20,5
22,0
960
4,9
23,0
19,1
834
3,8
25,5
16,2
707
2,8
28,0
13,2
577
2,0
30,5

0
5
10
15
20
Tw1/Tw2 = 40/30°C
17,9
1555
12,3
15,0
15,1
1306
9,0
17,5
12,2
1054
6,2
20,0
9,2
798
3,8
22,5
6,1
532
1,8
25,0
LEO EX L2 oro srautas 4 greičiu = 2800 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
49,0
1459
8,7
52,0
46,7
1390
8,0
54,0
44,4
1320
7,3
56,5
42,0
1251
6,6
59,0
39,7
1183
6,0
61,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
37,3
1645
11,6
39,5
34,9
1541
10,3
42,0
32,5
1436
9,1
44,0
30,2
1331
7,9
46,5
27,8
1227
6,8
49,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
32,0
1406
9,0
34,0
29,6
1301
7,8
36,0
27,2
1196
6,7
38,5
24,8
1090
5,7
41,0
22,4
984
4,7
43,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
26,7
1168
6,7
28,0
24,3
1062
5,6
30,5
21,9
956
4,7
33,0
19,4
849
3,8
35,5
17,0
742
3,0
37,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
21,3
929
4,6
22,5
18,9
822
3,7
25,0
16,4
714
2,9
27,0
13,9
605
2,2
29,5
11,3
493
1,5
32,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
15,3
1330
9,3
16,0
12,9
1117
6,8
18,5
10,4
902
4,7
21,0
7,9
682
2,9
23,0
5,2
452
1,4
25,5
LEO EX L2 oro srautas 3 greičiu = 2200 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
42,0
1250
6,6
56,5
40,0
1190
6,0
58,5
38,0
1131
5,5
60,5
36,0
1072
5,0
63,0
34,0
1014
4,5
65,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
31,9
1408
8,7
43,0
29,9
1319
7,8
45,0
27,9
1229
6,8
47,0
25,8
1140
6,0
49,5
23,8
1051
5,2
51,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
27,4
1204
6,8
37,0
25,4
1114
5,9
39,0
23,3
1024
5,1
41,0
21,3
934
4,3
43,5
19,2
843
3,6
45,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
22,9
1000
5,0
31,0
20,8
910
4,3
33,0
18,7
819
3,5
35,0
16,6
728
2,9
37,0
14,5
636
2,3
39,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
18,3
795
3,5
24,5
16,2
704
2,8
26,5
14,0
612
2,2
29,0
11,9
518
1,6
31,0
9,7
422
1,1
33,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
13,1
1138
7,1
17,5
11,0
956
5,2
20,0
8,9
772
3,5
22,0
6,7
583
2,2
24,0
4,4
382
1,0
26,0
LEO EX L2 oro srautas 2 greičiu = 1500 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
32,4
965
4,1
64,0
30,9
919
3,8
65,5
29,3
874
3,4
67,5
27,8
828
3,1
69,0
26,3
783
2,8
71,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
24,6
1087
5,5
48,5
23,1
1018
4,9
50,5
21,5
949
4,3
52,0
20,0
880
3,8
54,0
18,4
812
3,2
55,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
21,2
929
4,3
42,0
19,6
860
3,7
43,5
18,0
791
3,2
45,5
16,4
722
2,7
47,0
14,8
652
2,3
48,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
17,7
772
3,2
35,0
16,1
703
2,7
36,5
14,5
633
2,2
38,5
12,9
562
1,8
40,0
11,2
491
1,4
41,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
14,1
614
2,2
28,0
12,5
544
1,8
29,5
10,8
472
1,4
31,0
9,2
399
1,0
33,0
7,4
323
0,7
34,5

0
5
10
15
20
Tw1/Tw2 = 40/30°C
10,1
878
4,5
20,0
8,5
737
3,3
22,0
6,9
594
2,2
23,5
5,2
447
1,4
25,0
3,2
281
0,6
26,5
LEO EX L2 oro srautas 1 greičiu = 1000 m³/val.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/val.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
24,3
722
2,4
71,5
23,1
688
2,2
73,0
22,0
654
2,0
74,5
20,8
620
1,9
76,0
19,7
587
1,7
77,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
18,4
813
3,3
54,5
17,3
761
2,9
56,0
16,1
710
2,6
57,5
14,9
659
2,2
58,5
13,8
607
1,9
60,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
15,8
695
2,5
47,0
14,7
644
2,2
48,0
13,5
592
1,9
49,5
12,3
540
1,6
51,0
11,1
488
1,4
52,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
13,2
578
1,9
39,0
12,0
526
1,6
40,5
10,8
474
1,3
42,0
9,6
421
1,1
43,0
8,4
367
0,9
44,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
10,5
459
1,3
31,0
9,3
406
1,1
32,5
8,1
352
0,8
33,5
6,8
296
0,6
35,0
5,4
236
0,4
35,5

0
5
10
15
20
Tw1/Tw2 = 40/30°C
7,6
656
2,7
22,5
6,4
550
2,0
24,0
5,1
442
1,3
25,0
3,8
328
0,8
26,0
2,2
194
0,3
26,5
  • PT - atiduodama šiluminė galia
  • Tp1 - įtraukiamo oro temperatūra
  • Tp2 - išpučiamo oro temperatūra
  • Tw1 - paduodamo į šilumokaitį vandens temperatūra
  • Tw2 - grįžtančio iš šilumokaičio vandens temperatūra
  • Qw - vandens pratekėjimas per šilumokaitį
  • Δpw - vandens slėgio kritimas šilumokaityje

Jeigu norite paskaičiuoti šilumines galias prie kitų parametrų, tai galite padaryti gamintojo svetainėje.

LEO-EX montavimas

LEO-EX montavimas

Kibirkštys gali sukelti sprogimą ar gaisrą, todėl apsauga nuo sprogimo yra labai svarbi saugumui užtikrinti. Specialiai sukurtus LEO EX oro šildytuvus su apsaugančiu nuo sprogimo ventiliatoriumi ir milteliniu būdu dažytu plieniniu korpusu galima naudoti patalpose, kuriose yra taikomi ypatingi saugumo reikalavimai, pvz.: dažymo, virinimo cechuose ir kitur. Ventiliatorius atitinka IP44 apsaugos ir F izoliacijos klases, variklio korpusas apsaugo nuo kibirkščiavimo.

Šildytuvus galima montuoti pastato zonoje, kurioje esant normaliai darbo eigai dėl oro ir lengvai užsiliepsnojančių dujų, garų ar rūko pavidalo medžiagų mišinio gali susidaryti trumpą laiką trunkanti sprogi aplinka. Įrenginys turi EX sertifikatą.

Siekiant išlaikyti maksimalų saugumo lygį, valdikliai ir elektros jungtys turi būti parenkami individualiai, atsižvelgiant į sprogimo pavojaus lygį konkrečiame objekte.

LEO EX vandeninius kaloriferius verta rinktis, nes:

  • Šildytuvai yra sukurti ir pagaminti kompanijos FLOWAIR. Ši kompanija specializuojasi tik tokių šildytuvų gamyboje ir yra numeris vienas konkurencingoje Lenkijos rinkoje !
  • Skirti sprogioms aplinkoms - ventiliatoriaus variklio korpusas apsaugo nuo kibirkščiavimo.
  • Šildytuvai yra gaminami iš aukščiausios kokybės detalių: apsaugantis nuo sprogimo ventiliatorius, milteliniu būdu dažytas plieninis korpusas, kokybiškas čekiškas LLOYD šilumokaitis.
  • Kokybės garantija – tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Modernus, patrauklus dizainas – įvertins kiekvienas patalpų savininkas.
  • Mažas svoris. LEO FX kaloriferiai pasižymi mažu svoriu, todėl tvirtos nešančios konstrukcijos nėra būtinos. Šildytuvo sumontavimui pakanka vieno žmogaus.
  • Plačios pritaikymo galimybės: dažymo, virinimo cechai, chemijos ir farmacijos pramonė, atliekų, naftos perdirbimo įmonės ir kiti objektai, kuriuose gali susidaryti sprogios aplinkos.

Susijusios nuorodos

LEO EX vandeniniai kaloriferiai su apsaugančiu nuo sprogimo ventiliatoriumi
Instrukcijos 761 KB
Atitikties deklaracijos 298 KB
Brošiūros 549 KB
Laidų pajungimo schema 712 KB
AutoCAD brėžiniai 181 KB

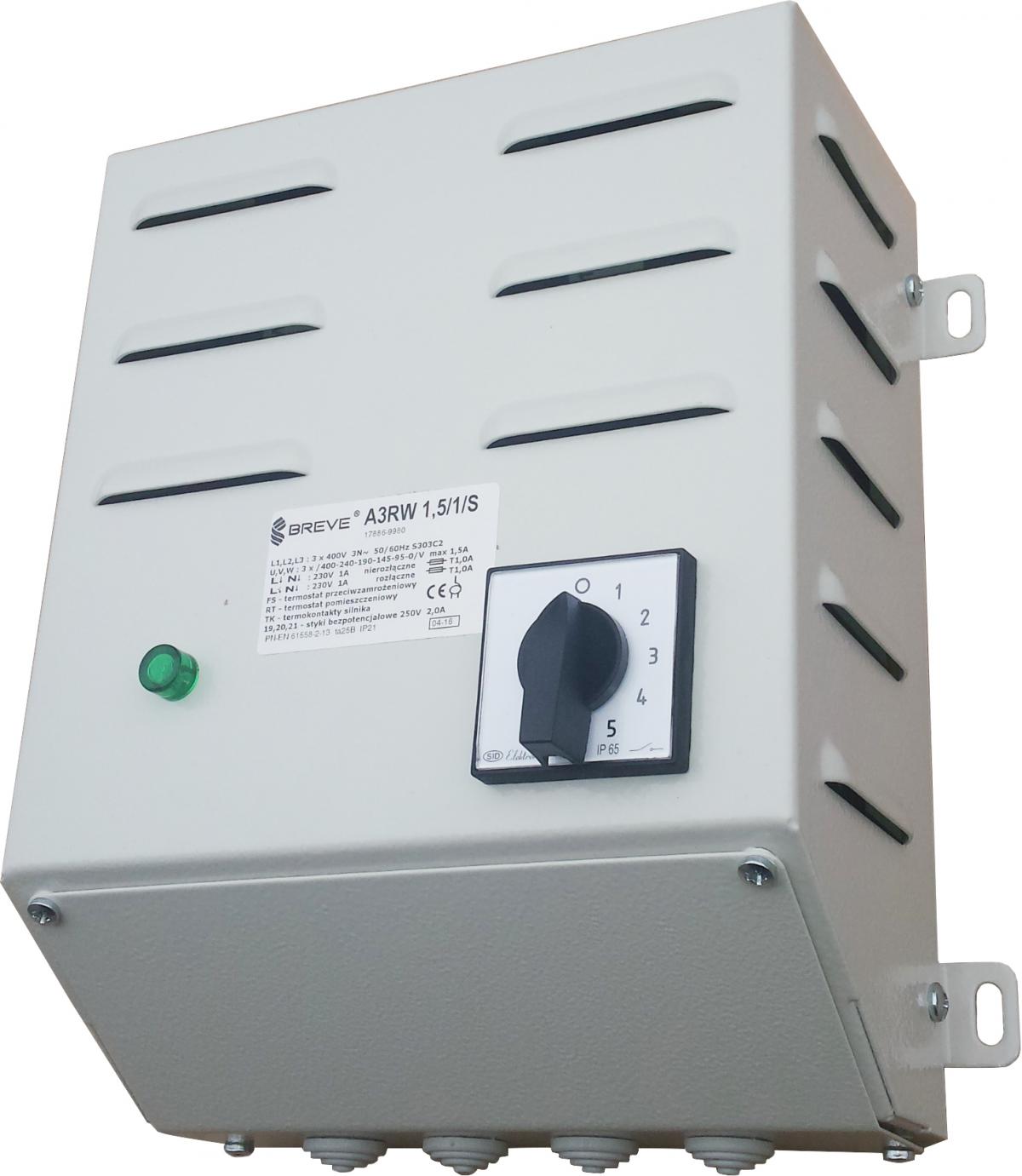

EX LITE / EX PLUS valdymo automatika
Instrukcijos 542 KB

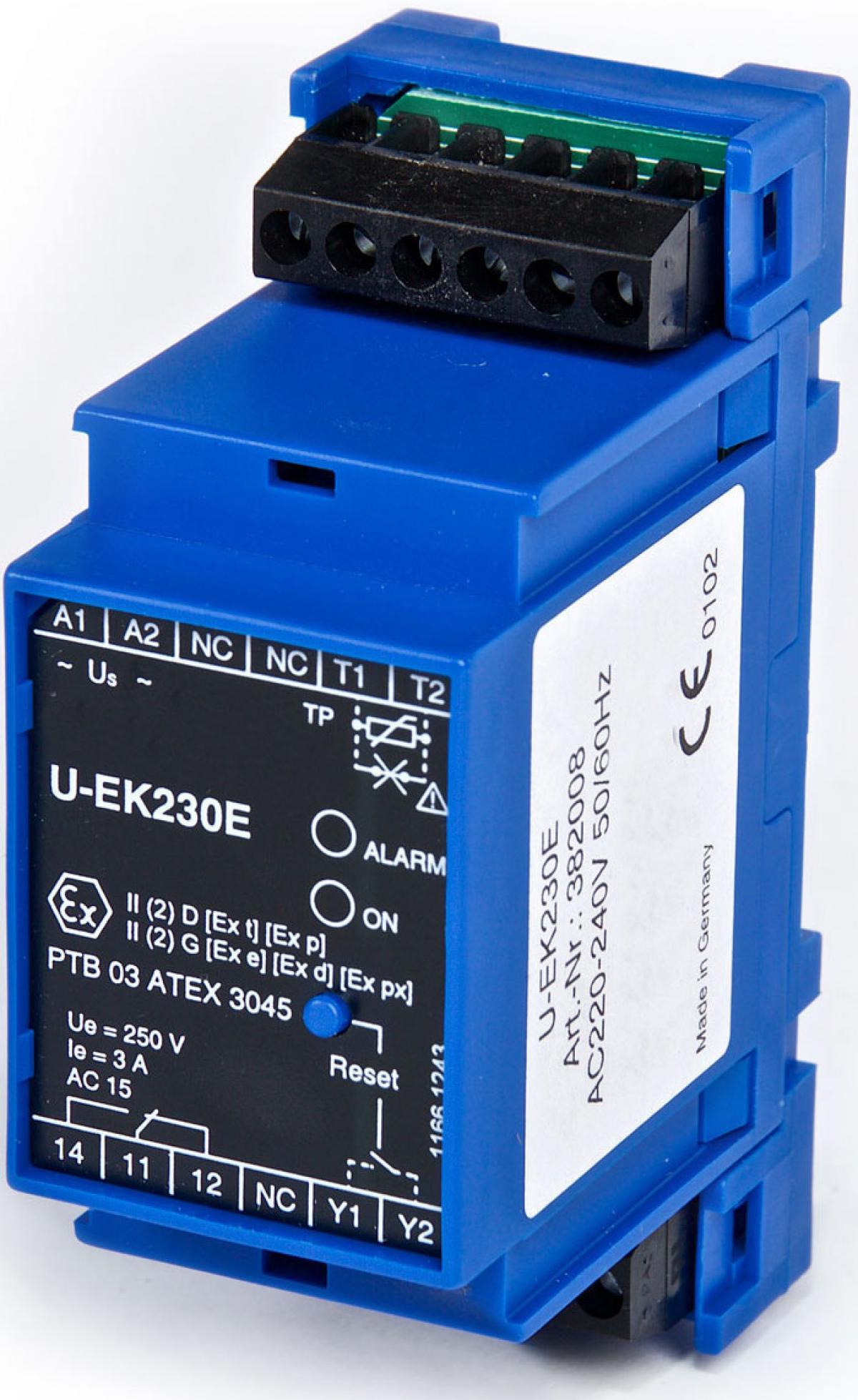

U-EK 230E išorinė EX tipo variklių apsauga
Instrukcijos 787 KB
Modelis: LEO EX L2
Montavimo kronšteinai

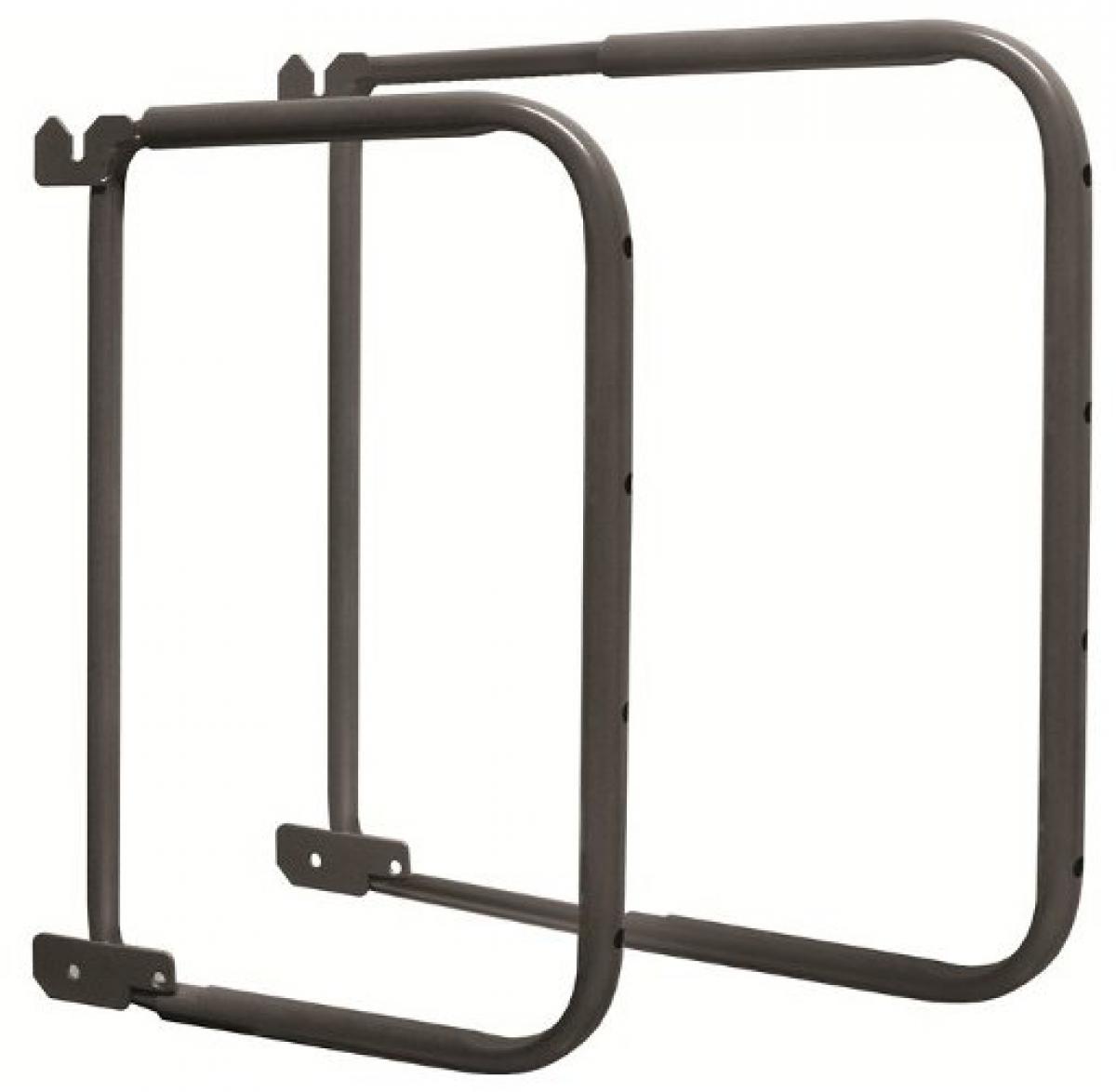

KRON EX Montavimo kronšteinas LEO EX šildytuvams
KRON EX
Montavimo kronšteinas LEO EX šildytuvams
Termostatai
56322 exTHERM-AT EX klasės termostatas
56322
exTHERM-AT EX klasės termostatas
Antivibracinės vandens pajungimo žarnos su nerūdijančio plieno armuojančiu apipynimu
ZAR 100 3/4 Ø19 Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas, Ø19 mm diametro
ZAR 100 3/4 Ø19
Antivibracinė pajungimo žarna, 100 cm ilgio, 3/4" pajungimas, Ø19 mm diametro
Papildomi vandeninių kaloriferių LEO EX priedai
U-EK 230E Išorinė variklio apsauga LEO EX šildytuvui, montuojama saugioje patalpoje
U-EK 230E
Išorinė variklio apsauga LEO EX šildytuvui, montuojama saugioje patalpoje
A3RW 1.5 Ventiliatoriaus greičio reguliatorius LEO EX šildytuvui, montuojamas saugioje patalpoje
A3RW 1.5
Ventiliatoriaus greičio reguliatorius LEO EX šildytuvui, montuojamas saugioje patalpoje
51175 EX klasės laidų pajungimo dėžutė 1/21 zonoms
51175
EX klasės laidų pajungimo dėžutė 1/21 zonoms
EX-LITE-1 Valdymo automatikos komplektas skirtas 1 vnt. LEO EX vandeninių kaloriferių naudojamiems sprogiose aplinkose. Susideda iš 1 vnt. EX klasės laidų pajungimo dėžutės, skirtos kaloriferio ventiliatoriaus laidų pajungimui bei 1 vnt. valdymo dėžės montuojamos saugioje zonoje, kurioje yra: įjungimo/išjungimo sukama rankenėlė; fazės asimetrijos, eiliškumo, gedimų nustatymas; viršsrovio bei trumpo jungimo variklio apsauga; U-EK 230E (MSR220VA) termistorinė variklio apsaugos relė; galimybė pajungti ARW EX ventiliatoriaus greičio reguliatorių, montuojamą saugioje zonoje; laisvi kontaktai nuotoliniam įrenginio paleidimui; kontaktai nuotoliniam termistorinės variklio apsaugos relės perkrovimui
EX-LITE-1
Valdymo automatikos komplektas skirtas 1 vnt. LEO EX vandeninių kaloriferių naudojamiems sprogiose aplinkose. Susideda iš 1 vnt. EX klasės laidų pajungimo dėžutės, skirtos kaloriferio ventiliatoriaus laidų pajungimui bei 1 vnt. valdymo dėžės montuojamos saugioje zonoje, kurioje yra: įjungimo/išjungimo sukama rankenėlė; fazės asimetrijos, eiliškumo, gedimų nustatymas; viršsrovio bei trumpo jungimo variklio apsauga; U-EK 230E (MSR220VA) termistorinė variklio apsaugos relė; galimybė pajungti ARW EX ventiliatoriaus greičio reguliatorių, montuojamą saugioje zonoje; laisvi kontaktai nuotoliniam įrenginio paleidimui; kontaktai nuotoliniam termistorinės variklio apsaugos relės perkrovimui
EX-PLUS-1 Valdymo automatikos komplektas skirtas 1 vnt. LEO EX vandeninių kaloriferių naudojamiems sprogiose aplinkose. Susideda iš 1 vnt. EX klasės programuojamo savaitės laikotrapiui termostato, montuojamo EX zonoje, 1 vnt. EX klasės laidų pajungimo dėžutės, skirtos kaloriferio ventiliatoriaus laidų pajungimui bei 1 vnt. valdymo dėžės montuojamos saugioje zonoje, kurioje yra: įjungimo/išjungimo sukama rankenėlė; fazės asimetrijos, eiliškumo, gedimų nustatymas; viršsrovio bei trumpo jungimo variklio apsauga; U-EK 230E (MSR220VA) termistorinė variklio apsaugos relė; galimybė pajungti ARW EX ventiliatoriaus greičio reguliatorių, montuojamą saugioje zonoje; laisvi kontaktai nuotoliniam įrenginio paleidimui; kontaktai nuotoliniam termistorinės variklio apsaugos relės perkrovimui
EX-PLUS-1
Valdymo automatikos komplektas skirtas 1 vnt. LEO EX vandeninių kaloriferių naudojamiems sprogiose aplinkose. Susideda iš 1 vnt. EX klasės programuojamo savaitės laikotrapiui termostato, montuojamo EX zonoje, 1 vnt. EX klasės laidų pajungimo dėžutės, skirtos kaloriferio ventiliatoriaus laidų pajungimui bei 1 vnt. valdymo dėžės montuojamos saugioje zonoje, kurioje yra: įjungimo/išjungimo sukama rankenėlė; fazės asimetrijos, eiliškumo, gedimų nustatymas; viršsrovio bei trumpo jungimo variklio apsauga; U-EK 230E (MSR220VA) termistorinė variklio apsaugos relė; galimybė pajungti ARW EX ventiliatoriaus greičio reguliatorių, montuojamą saugioje zonoje; laisvi kontaktai nuotoliniam įrenginio paleidimui; kontaktai nuotoliniam termistorinės variklio apsaugos relės perkrovimui
