Difuzorius, sūkurinis, apvalios formos, pagamintas iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva, išorinis diametras Ø745 mm, oro tekėjimo angos diametras Ø625 mm, efektyvus plotas 0.138 m²
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
NWO-9 - sūkurinis, apvalios formos, pagamintas iš milteliniu būdu dažyto cinkuoto plieno, RAL9016 spalva
NWO-9/250 Išorinis diametras Ø305 mm, oro tekėjimo angos diametras Ø245 mm, efektyvus plotas 0.022 m²
NWO-9/250
Išorinis diametras Ø305 mm, oro tekėjimo angos diametras Ø245 mm, efektyvus plotas 0.022 m²
NWO-9/315 Išorinis diametras Ø370 mm, oro tekėjimo angos diametras Ø310 mm, efektyvus plotas 0.035 m²
NWO-9/315
Išorinis diametras Ø370 mm, oro tekėjimo angos diametras Ø310 mm, efektyvus plotas 0.035 m²
NWO-9/355 Išorinis diametras Ø410 mm, oro tekėjimo angos diametras Ø350 mm, efektyvus plotas 0.049 m²
NWO-9/355
Išorinis diametras Ø410 mm, oro tekėjimo angos diametras Ø350 mm, efektyvus plotas 0.049 m²
NWO-9/400 Išorinis diametras Ø475 mm, oro tekėjimo angos diametras Ø395 mm, efektyvus plotas 0.062 m²
NWO-9/400
Išorinis diametras Ø475 mm, oro tekėjimo angos diametras Ø395 mm, efektyvus plotas 0.062 m²
NWO-9/500 Išorinis diametras Ø615 mm, oro tekėjimo angos diametras Ø495 mm, efektyvus plotas 0.097 m²
NWO-9/500
Išorinis diametras Ø615 mm, oro tekėjimo angos diametras Ø495 mm, efektyvus plotas 0.097 m²
NWO-9/630 Išorinis diametras Ø745 mm, oro tekėjimo angos diametras Ø625 mm, efektyvus plotas 0.138 m²
NWO-9/630
Išorinis diametras Ø745 mm, oro tekėjimo angos diametras Ø625 mm, efektyvus plotas 0.138 m²
NWO-9/800 Išorinis diametras Ø935 mm, oro tekėjimo angos diametras Ø795 mm, efektyvus plotas 0.221 m²
NWO-9/800
Išorinis diametras Ø935 mm, oro tekėjimo angos diametras Ø795 mm, efektyvus plotas 0.221 m²
NWO-9/1000 Išorinis diametras Ø1175 mm, oro tekėjimo angos diametras Ø995 mm, efektyvus plotas 0.301 m²
NWO-9/1000
Išorinis diametras Ø1175 mm, oro tekėjimo angos diametras Ø995 mm, efektyvus plotas 0.301 m²

Difuzoriaus parinkimas

Srauto diapazono Ho [m] priklausomybė nuo temperatūros skirtumo kambaryje ir oro srauto Q [m3/h].

Apvalus sūkurinis difuzorius NWO-9 Dn-250

NWO-9 parinkimas

Žymėjimas:

Ho [m] - atstumas iki darbo zonos

Q [m3/h] - oro srautas

ΔT [K] - tiekiamo oro ir patalpos temperaturu skirtumas

Apvalus sūkurinis difuzorius NWO-9 Dn-315

NWO-9 parinkimas

Apvalus sūkurinis difuzorius NWO-9 Dn-400

NWO-9 parinkimas

Apvalus sūkurinis difuzorius NWO-9 Dn-500

NWO-9 parinkimas

Apvalus sūkurinis difuzorius NWO-9 Dn-630

NWO-9 parinkimas

Apvalus sūkurinis difuzorius NWO-9 Dn-710

NWO-9 parinkimas

Apvalus sūkurinis difuzorius NWO-9 Dn-800

NWO-9 parinkimas



Difuzoriaus parinkimo pavyzdys


PAVYZDYS
apvalus sukūrinis difuzorius NWO-9 (Φ500)
oro srautas Q = 2400 m3/h
temperatūrų skirtumas ΔT=5oK
Skaityti grafiką:
srauto diapazonas X = 7.0m (iki darbo zonos)

NWO-9 parinkimas



Slėgio kritimas ir akustinė galia

NWO-9 parinkimas

Žymėjimas:

Vp [m/s] - difuzoriaus oro greitis

Q [m3/h] - oro srautas

ΔT [K] - tiekiamo oro ir patalpos temperaturu skirtumas

ΔP [Pa] - slėgio kritimas

LWA [dB(A)] - akustinė galia


PAVYZDYS
apvalus sukūrinis difuzorius NWO-9 (Φ500)
oro srautas Q = 2400 m3/h

Skaityti grafiką:

slėgio kritimas ΔP = 22Pa
akustinė galia LWA < 40dB

NWO-9 parinkimas

Modelis: NWO-9/630
Pagrindiniai duomenys
Efektyvus plotas
0.138

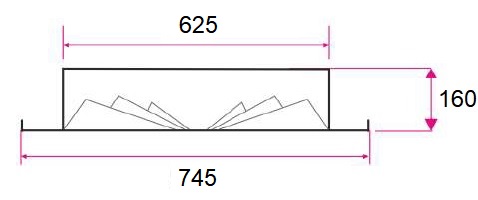

Matmenys

Modelis: NWO-9/630

Apvalus sūkurinis difuzorius NWO-9 gali būti montuojamas su varžtu tiesiai į plokštę (W3), su varžtu difuzoriaus centre, sumontuoto kanalo kryžminėje dalyje (variantas W2), tiesiai į apvalų ortakį naudojant savaiminio gręžimo varžtus (variantas W1) arba įskaitant su dėže - difuzorius sujungtas su dėže (variantas W4).

NWO-9 montavimas 1

NWO-9 montavimas 2

NWO-9 montavimas 3



NWO-9 montavimas 4

Apvalūs sūkuriniai difuzoriai NWO-9 naudojami visuomeninės paskirties patalpose, restoranuose, konferencijų salėse, ligoninėse, ofisuose. Be to, jie plačiai naudojami pramonėje (gamybiniuose cechuose) ir visur, kur norint padidinti komforto lygį, reikalingi dideli oro srautai. Difuzoriai montuojami su pajungimo dėže arba tiesiai ant ventiliacijos ortakių lubose arba po lubomis.

Difuzoriaus higienos pažymėjimas  HK/K/0522/01/2016

Medžiagos ir kokybė

Difuzoriai pagaminti iš cinkuoto lakštinio plieno, apdoroto baltos spalvos 9016 milteline danga arba kita RAL paletės spalvos danga pagal kliento pageidavimą. Kliento pageidavimu difuzoriai gali būti gaminami ir iš nerūdijančio plieno.

NWO-9 apvalusis sūkurinis difuzorius
