Ventiliacinės grotelės, skyrelinės, montuojamos sienoje, lubose ar tiesiai ant ortakio, skirtos oro šalinimui iš patalpos, stačiakampio formos, rėmas pagamintas iš milteliniu būdu dažyto cinkuoto plieno, o grotelių tinklas iš aliuminio, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį, montavimo angos matmenys 125x325 mm, efektyvus plotas 0.033 m²
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Dėmesio! SAW-POL gamintojo vėdinimo komponentų nesandėliuojame, visa šio tiekėjo produkcija yra gaminama pagal užsakymą ir pristatoma klientui tiesiai iš gamintojo sandėlio. Atsiprašome, tačiau dėl šios priežasties negalime priimti užsakymų pavienėms prekėms, užsakymus priimame tik didesniam SAW-POL produkcijos kiekiui.
Paspauskite modelį: pateikiama techninė informacija, priedai
KR-1 - skyrelinės, montuojamos sienoje, lubose ar tiesiai ant ortakio, skirtos oro šalinimui iš patalpos, stačiakampio formos, rėmas pagamintas iš milteliniu būdu dažyto cinkuoto plieno, o grotelių tinklas iš aliuminio, RAL9016 spalva, tvirtinimas varžtais per išorinį rėmelį
KR-1/75x225/W1 Montavimo angos matmenys 75x225 mm, efektyvus plotas 0.013 m²
KR-1/75x225/W1
Montavimo angos matmenys 75x225 mm, efektyvus plotas 0.013 m²
KR-1/75x325/W1 Montavimo angos matmenys 75x325 mm, efektyvus plotas 0.018 m²
KR-1/75x325/W1
Montavimo angos matmenys 75x325 mm, efektyvus plotas 0.018 m²
KR-1/75x425/W1 Montavimo angos matmenys 75x425 mm, efektyvus plotas 0.024 m²
KR-1/75x425/W1
Montavimo angos matmenys 75x425 mm, efektyvus plotas 0.024 m²
KR-1/75x525/W1 Montavimo angos matmenys 75x525 mm, efektyvus plotas 0.030 m²
KR-1/75x525/W1
Montavimo angos matmenys 75x525 mm, efektyvus plotas 0.030 m²
KR-1/75x625/W1 Montavimo angos matmenys 75x625 mm, efektyvus plotas 0.036 m²
KR-1/75x625/W1
Montavimo angos matmenys 75x625 mm, efektyvus plotas 0.036 m²
KR-1/125x225/W1 Montavimo angos matmenys 125x225 mm, efektyvus plotas 0.022 m²
KR-1/125x225/W1
Montavimo angos matmenys 125x225 mm, efektyvus plotas 0.022 m²
KR-1/125x325/W1 Montavimo angos matmenys 125x325 mm, efektyvus plotas 0.033 m²
KR-1/125x325/W1
Montavimo angos matmenys 125x325 mm, efektyvus plotas 0.033 m²
KR-1/125x425/W1 Montavimo angos matmenys 125x425 mm, efektyvus plotas 0.043 m²
KR-1/125x425/W1
Montavimo angos matmenys 125x425 mm, efektyvus plotas 0.043 m²
KR-1/125x525/W1 Montavimo angos matmenys 125x525 mm, efektyvus plotas 0.053 m²
KR-1/125x525/W1
Montavimo angos matmenys 125x525 mm, efektyvus plotas 0.053 m²
KR-1/125x625/W1 Montavimo angos matmenys 125x625 mm, efektyvus plotas 0.064 m²
KR-1/125x625/W1
Montavimo angos matmenys 125x625 mm, efektyvus plotas 0.064 m²
KR-1/225x225/W1 Montavimo angos matmenys 225x225 mm, efektyvus plotas 0.041 m²
KR-1/225x225/W1
Montavimo angos matmenys 225x225 mm, efektyvus plotas 0.041 m²
KR-1/225x325/W1 Montavimo angos matmenys 225x325 mm, efektyvus plotas 0.061 m²
KR-1/225x325/W1
Montavimo angos matmenys 225x325 mm, efektyvus plotas 0.061 m²
KR-1/225x425/W1 Montavimo angos matmenys 225x425 mm, efektyvus plotas 0.080 m²
KR-1/225x425/W1
Montavimo angos matmenys 225x425 mm, efektyvus plotas 0.080 m²
KR-1/225x525/W1 Montavimo angos matmenys 225x525 mm, efektyvus plotas 0.099 m²
KR-1/225x525/W1
Montavimo angos matmenys 225x525 mm, efektyvus plotas 0.099 m²
KR-1/225x625/W1 Montavimo angos matmenys 225x625 mm, efektyvus plotas 0.118 m²
KR-1/225x625/W1
Montavimo angos matmenys 225x625 mm, efektyvus plotas 0.118 m²
KR-1/325x225/W1 Montavimo angos matmenys 325x225 mm, efektyvus plotas 0.061 m²
KR-1/325x225/W1
Montavimo angos matmenys 325x225 mm, efektyvus plotas 0.061 m²
KR-1/325x325/W1 Montavimo angos matmenys 325x325 mm, efektyvus plotas 0.087 m²
KR-1/325x325/W1
Montavimo angos matmenys 325x325 mm, efektyvus plotas 0.087 m²
KR-1/325x425/W1 Montavimo angos matmenys 325x425 mm, efektyvus plotas 0.117 m²
KR-1/325x425/W1
Montavimo angos matmenys 325x425 mm, efektyvus plotas 0.117 m²
KR-1/325x525/W1 Montavimo angos matmenys 325x525 mm, efektyvus plotas 0.145 m²
KR-1/325x525/W1
Montavimo angos matmenys 325x525 mm, efektyvus plotas 0.145 m²
KR-1/325x625/W1 Montavimo angos matmenys 325x625 mm, efektyvus plotas 0.173 m²
KR-1/325x625/W1
Montavimo angos matmenys 325x625 mm, efektyvus plotas 0.173 m²
KR-1/425x225/W1 Montavimo angos matmenys 425x225 mm, efektyvus plotas 0.080 m²
KR-1/425x225/W1
Montavimo angos matmenys 425x225 mm, efektyvus plotas 0.080 m²
KR-1/425x325/W1 Montavimo angos matmenys 425x325 mm, efektyvus plotas 0.117 m²
KR-1/425x325/W1
Montavimo angos matmenys 425x325 mm, efektyvus plotas 0.117 m²
KR-1/425x425/W1 Montavimo angos matmenys 425x425 mm, efektyvus plotas 0.154 m²
KR-1/425x425/W1
Montavimo angos matmenys 425x425 mm, efektyvus plotas 0.154 m²
KR-1/425x525/W1 Montavimo angos matmenys 425x525 mm, efektyvus plotas 0.191 m²
KR-1/425x525/W1
Montavimo angos matmenys 425x525 mm, efektyvus plotas 0.191 m²
KR-1/425x625/W1 Montavimo angos matmenys 425x625 mm, efektyvus plotas 0.228 m²
KR-1/425x625/W1
Montavimo angos matmenys 425x625 mm, efektyvus plotas 0.228 m²
KR-1/525x225/W1 Montavimo angos matmenys 525x225 mm, efektyvus plotas 0.099 m²
KR-1/525x225/W1
Montavimo angos matmenys 525x225 mm, efektyvus plotas 0.099 m²
KR-1/525x325/W1 Montavimo angos matmenys 525x325 mm, efektyvus plotas 0.145 m²
KR-1/525x325/W1
Montavimo angos matmenys 525x325 mm, efektyvus plotas 0.145 m²
KR-1/525x425/W1 Montavimo angos matmenys 525x425 mm, efektyvus plotas 0.191 m²
KR-1/525x425/W1
Montavimo angos matmenys 525x425 mm, efektyvus plotas 0.191 m²
KR-1/525x525/W1 Montavimo angos matmenys 525x525 mm, efektyvus plotas 0.237 m²
KR-1/525x525/W1
Montavimo angos matmenys 525x525 mm, efektyvus plotas 0.237 m²
KR-1/525x625/W1 Montavimo angos matmenys 525x625 mm, efektyvus plotas 0.283 m²
KR-1/525x625/W1
Montavimo angos matmenys 525x625 mm, efektyvus plotas 0.283 m²
KR-1/625x225/W1 Montavimo angos matmenys 625x225 mm, efektyvus plotas 0.118 m²
KR-1/625x225/W1
Montavimo angos matmenys 625x225 mm, efektyvus plotas 0.118 m²
KR-1/625x325/W1 Montavimo angos matmenys 625x325 mm, efektyvus plotas 0.173 m²
KR-1/625x325/W1
Montavimo angos matmenys 625x325 mm, efektyvus plotas 0.173 m²
KR-1/625x425/W1 Montavimo angos matmenys 625x425 mm, efektyvus plotas 0.228 m²
KR-1/625x425/W1
Montavimo angos matmenys 625x425 mm, efektyvus plotas 0.228 m²
KR-1/625x525/W1 Montavimo angos matmenys 625x525 mm, efektyvus plotas 0.283 m²
KR-1/625x525/W1
Montavimo angos matmenys 625x525 mm, efektyvus plotas 0.283 m²
KR-1/625x625/W1 Montavimo angos matmenys 625x625 mm, efektyvus plotas 0.338 m²
KR-1/625x625/W1
Montavimo angos matmenys 625x625 mm, efektyvus plotas 0.338 m²

Difuzoriaus parinkimas

Efektyvus greitis priklausomai nuo darbinio ploto ir oro srauto

KR-1 nomograma

Žymėjimas:

Aef[m2] - darbinis plotas

Q[m3/h] - oro srautas

Vef[m/s] - efektyvus greitis

Slėgio kritimas ir akustinė galia priklausomai nuo efektyvaus greičio

KR-1 nomograma

Žymėjimas:

Aef[m2] - darbinis plotas

LWA[dB(A)] - akustinė galia

ΔP [Pa] - slėgio kritimas


Difuzoriaus parinkimo pavyzdys

              Ilgis

Aukštis

125 225 325 425 525 625 825 1025 1225
 mm Aef (m2) efektyvus plotas
75 0.007
0.013 0.018 0.024 0.030 0.036 0.048 0.059 0.071
125 0.012 0.022 0.033 0.043 0.053 0.064 0.084 0.105 0.125
225 0.022 0.041 0.061 0.080 0.099 0.118 0.157 0.195 0.234
325 0.033 0.061 0.087 0.117 0.145 0.173 0.229 0.285 0.342
425 0.043 0.080 0.117 0.154 0.191 0.228 0.302 0.376 0.450
525 0.053 0.099 0.145 0.191 0.237 0.283 0.375 0.467 0.559
625 0.064 0.118 0.173 0.228 0.283 0.338 0.447 0.557 0.667

PAVYZDYS:
grotelių dydis: 525x325
oro srautas Q = 1100 m3/h
Skaityti grafiką:
darbinis plotas Aef = 0.145 m2

PAVYZDYS:
darbinis plotas Aef = 0.145 m2

Skaityti grafiką:
efektyvus greitis Vef = 2.2m/s

KR-1 nomograma

KR-1 nomograma

PAVYZDYS:
efektyvus greitis Vef = 2.2m/s

Skaityti grafiką:
akustinė galia LWA = 20dB
slėgio kritimas Δp = 13Pa

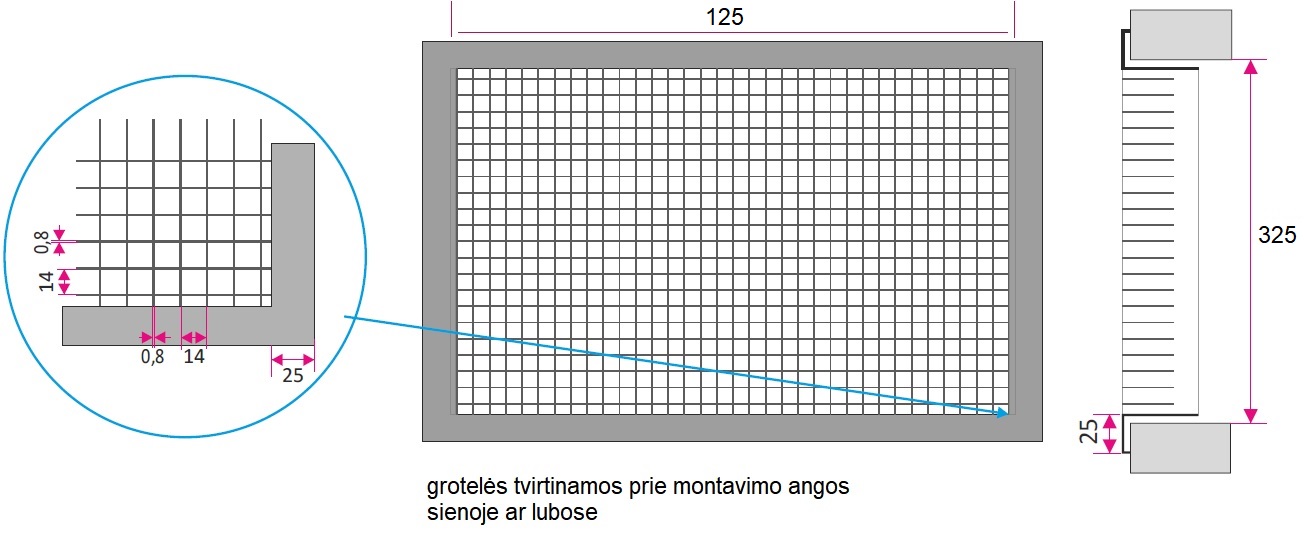

Modelis: KR-1/125x325/W1
Pagrindiniai duomenys
Efektyvus plotas
0.033

Matmenys

Modelis: KR-1/125x325/W1

KR-1 montavimas

KR montavimas

Surinkimas matomas, varžtais per montavimo skyles grotelių rėme.

KR montavimas

Surinkimas nematomas, skląsčiais grotelėse ir montavimo rėme RM arba dėžėje.

KR montavimas

Surinkimas nematomas su fiksavimo varžtu montavimo rėme RM arba dėžėje.

Skyrelinės grotelės skirtos gravitacinio vėdinimo, mažo ir vidutinio slėgio vėdinimo ir oro kondicionavimo sistemoms, ypač oro ištraukimui. Jos montuojamos ant stačiakampių ventiliacijos ortakių ir pajungimo dėžių. Ypač didelio efektyvaus paviršiaus ploto difuzorius naudojamas aplinkose, kuriose reikia užtikrinti didelę oro apykaitą. Oro srautas yra reguliuojamas sklende su priešinga kryptimi veikiančiomis mentėmis GP, įstatyta tiesiai už anemostato arba vienasparne sklende P - ant pajungimo dėžės vamzdinės jungties.

Rastrinių grotelių higienos pažymėjimas HK/K/0522/02/2016

Medžiagos ir kokybė

Tinklinės grotelės KR-1K pagamintos iš aliuminio, o rėmas iš cinkuoto lakštinio plieno - abu elementai padengti baltos spalvos RAL 9016 milteline danga. Pagal užsakovo pageidavimą rėmas gali būti iš aliuminio ir bet kurios RAL paletės spalvos miltelinės dangos. Rėmas pagamintas su standartiniu 25mm išvertimu, leidžiančiu groteles prisukti prie lubų ar sienų.

KR-1 skyrelinės grotelės
