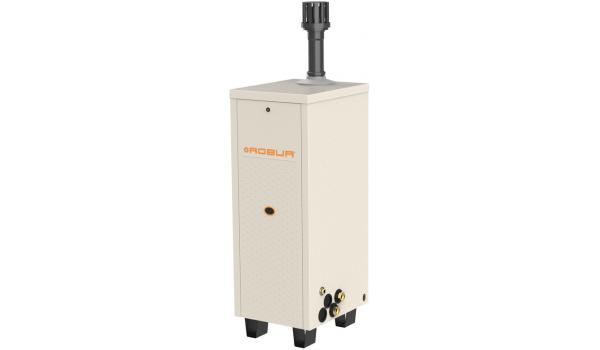

Dujinis katilas - AY 50 | Robur

Pasirinkite produkto tipą ir modelį:

Dujinis katilas, kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, sklandus įrenginio veikimas iki -25°C oro temperatūros, naudojamas patalpų šildymui bei buitinio karšto vandens iki 88°C ruošimui, 5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
AY - kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, sklandus įrenginio veikimas iki -25°C oro temperatūros, naudojamas patalpų šildymui bei buitinio karšto vandens iki 88°C ruošimui
AY 35 4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 35
4.1-34.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.2% prie 80/60°C vandens temperatūros iki 106.4% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 3.60 m³/val., elektros suvartojimas 0.22 kW, svoris 77 kg, GARANTIJA 2 metai
AY 50 5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 50
5.0-50.0 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.4% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 5.29 m³/val., elektros suvartojimas 0.25 kW, svoris 87 kg, GARANTIJA 2 metai
AY 100 5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
AY 100
5.0-99.8 kW moduliuojama šiluminė galia, efektyvumas siekia nuo 98.5% prie 80/60°C vandens temperatūros iki 106.8% prie 50/30°C vandens temperatūros, maks. dujų (G20) sunaudojimas 10.58 m³/val., elektros suvartojimas 0.49 kW, svoris 131 kg, GARANTIJA 2 metai
AY00-120 - kondensacinis, skirtas montuoti lauke pastatant ant lygaus paviršiaus, naudojamas patalpų šildymui bei buitinio karšto vandens iki 80°C ruošimui
AY00-120 34.4 kW atiduodama šiluminė galia, efektyvumas siekia 104.6% prie 50/30°C vandens temperatūros, darbinė aplinkos temperatūra be papildomos apsaugos nuo šalčio -20/45°C, svoris 71 kg, GARANTIJA 2 metai
AY00-120
34.4 kW atiduodama šiluminė galia, efektyvumas siekia 104.6% prie 50/30°C vandens temperatūros, darbinė aplinkos temperatūra be papildomos apsaugos nuo šalčio -20/45°C, svoris 71 kg, GARANTIJA 2 metai
Modelis: AY 50
Pagrindiniai duomenys
Nominali šiluminė galia (min. - maks.)
kW
5,0 - 50,0
Nominali atiduodama šildymo galia veikiant pilnu pajėgumu prie 80/60°C paduodamo/grįžtamo vandens temperatūros
kW
49,2
Efektyvumas veikiant pilnu pajėgumu prie 80/60°C paduodamo/grįžtamo vandens temperatūros
%
98,4
Efektyvumas veikiant pilnu pajėgumu prie 50/30°C paduodamo/grįžtamo vandens temperatūros
%
106,8
Šilumos nuostoliai per veikiančio įrenginio korpusą / veikiančio įrenginio dūmtakį / esant išjungtam degikliui
%
0,10 / 2,10 / 0,05
Maks. gamtinių dujų (G20) suvartojimas
m³/val.
5,29
Maks. suskystintų dujų (G30 - BUTANAS) suvartojimas
kg/val.
3,94
Maks. suskystintų dujų (G31 - PROPANAS) suvartojimas
kg/val.
3,88
Maksimali ruošiamo karšto vandens temperatūra
°C
88
Tiekiamo karšto vandens srautas (minimalus - nominalus)
l/val.
1500 - 2350
Slėgio kritimas šildymo režime prie nominalaus vandens srauto
bar
0,57
Instaliacijos duomenys
Maitinimas
V/Hz
230/50
Naudojama elektros galia
W
250
IP apsaugos klasė
X5D
Maks. darbinis slėgis
bar
3,0
Vandens pajungimas
Ø "
F 1¼
Dujų jungtis
Ø "
M ¾
Darbinės aplinkos temperatūros intervalas
°C
-25 / +45
Instaliacijos tipas
B23, B23P, B33, B53
Maksilamus kondensato susidarymo kiekis
l/val.
5,0
Dūmų šalinimo ortakio skersmuo
mm Ø
80
Dūmtakio statinis slėgis
Pa
100
Maksimalus dūmtakio ilgis
m
14
NOx emisijos klasė
6
Vandens kiekis įrenginio viduje
l
11
Išsiplėtimo indo tūris
l
10
Cirkuliacinio siurblio pasipriešinimas prie nominalaus našumo
bar
0,44
Cirkuliacinio siurblio nominalus našumas prie maksimalaus pasipriešinimo
l/val.
2350
Matmenys
Plotis
mm
465
Gylis
mm
575
Aukštis
mm
1284
Svoris pripildžius vandeniu
kg
87

Matmenys

Modelis: AY 50
Matmenys
AY išoriniai pastatomi kondensaciniai dujiniai katilai
Instrukcijos 12.3 MB
Atitikties deklaracijos 1.3 MB
AY00-120 išoriniai pastatomi kondensaciniai dujiniai katilai
Instrukcijos 2 MB
Atitikties deklaracijos 468 KB
Katalogas 3.5 MB
Dujinio katilo specialaus paruošimo žiemai instrukcija 521 KB
Keletos įrenginių grupių montavimo, naudojimo ir priežiūros vadovas 11.2 MB
DDC valdymo pultas
Instrukcijos 1.8 MB
Brošiūros 795 KB
MODBUS protokolas jungimui prie BMS 690 KB
RB100 (Robur Box 100) valdymo sąsaja
Instrukcijos 3.1 MB
RB200 (Robur Box 200) valdymo sąsaja
Instrukcijos 3.1 MB
Modelis: AY 50
Papildomi GAHP dujinių absorbcinių šilumos siurblių bei AY katilų priedai
OCRM009 Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
OCRM009
Valdymo pultas DDC, skirtas konfiguruoti AY katilams, jų kaskadoms RTY, dujiniams šilumos siurbliams
ODSP014 RB100 (Robur Box 100) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: šildymo, buitinio karšto vandens ruošimo bei šaldymo režimų valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP014
RB100 (Robur Box 100) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: šildymo, buitinio karšto vandens ruošimo bei šaldymo režimų valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; klaidų perspėjimas.
ODSP023 RB200 (Robur Box 200) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: kitų gamintojų prietaisų integracija, pvz. montuojant Robur įrangą į jau egzistuojančias sistemas; pirminio bei antrinio vandens cirkuliavimo rato valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; Mod-Bus protokolo palaikymas sąsajai su pastato valdymo sistemomis (tokiomis kaip BMS, SCADA ir kt.); klaidų perspėjimas.
ODSP023
RB200 (Robur Box 200) valdymo sąsaja Robur dujiniams absorbciniams šilumos siurbliams, valdomiems DDC skaitmeninio valdymo pulto. Pagrindinės fukcijos: kitų gamintojų prietaisų integracija, pvz. montuojant Robur įrangą į jau egzistuojančias sistemas; pirminio bei antrinio vandens cirkuliavimo rato valdymas; trieigio vožtuvo, skirto šildymo bei buitinio karšto vandens ruošimo režimų perjungimui, valdymas; Mod-Bus protokolo palaikymas sąsajai su pastato valdymo sistemomis (tokiomis kaip BMS, SCADA ir kt.); klaidų perspėjimas.
Serviso paslaugos
ORF PDDY Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
ORF PDDY
Dujinio šildymo katilo paleidimo-derinimo darbai (sumontuoto įrenginio elektrinės dalies, dujinės dalies ir dūmų šalinimo sistemos patikra; dujų nuotėkio nuo įrenginio darbinės dujų sklendės iki įrenginio patikrinimas detektoriumi; faktinio dujų slėgio prieš ir po reguliatoriaus dirbant įrengimui matavimas; degiklio galios reguliavimas remiantis gamintojo nurodymais; įrenginio sureguliavimas efektyviam darbui naudojant dūmų analizatorių; saugaus darbo automatinių įrenginių veikimo patikra; patalpos termostato ar valdiklio prijungimo patikrinimas, parametrų nustatymas)
