Oro sodintuvas, trijų greičių FLOWAIR ašinis ventiliatorius, milteliniu būdu dažyto plieno korpusas, apsaugos klasė IP54, oro srautas 4700/6850/7250 m³/val., elektros galios vartojimas 251/322/473 W, maks. oro nupūtimo atstumas 38 m, svoris 15 kg, GARANTIJA 2 metai
Susidomėjote šia preke? Susisiekite su mumis:

Arvydas Palivonas

LT, RU, EN
+370 601 74426

Pardavimų atstovas Vilniaus, Ukmergės, Utenos, Kaišiadorių ir Varėnos regionams Gauti pasiūlymą

Andrius Lekarevičius

LT, RU, EN
+370 606 11865

Pardavimų atstovas Kauno, Panevėžio, Šiaulių, Telšių, Klaipėdos, Tauragės, Marijampolės ir Alytaus apskritims Gauti pasiūlymą
Paspauskite modelį: pateikiama techninė informacija, priedai
LEO D - trijų greičių FLOWAIR ašinis ventiliatorius, milteliniu būdu dažyto plieno korpusas, apsaugos klasė IP54
LEO D S Oro srautas 1970/2270/2700 m³/val., elektros galios vartojimas 66/82/111 W, maks. oro nupūtimo atstumas 20 m, svoris 8 kg, GARANTIJA 2 metai
LEO D S
Oro srautas 1970/2270/2700 m³/val., elektros galios vartojimas 66/82/111 W, maks. oro nupūtimo atstumas 20 m, svoris 8 kg, GARANTIJA 2 metai
LEO D L Oro srautas 2730/4390/5380 m³/val., elektros galios vartojimas 116/201/280 W, maks. oro nupūtimo atstumas 27 m, svoris 11.8 kg, GARANTIJA 2 metai
LEO D L
Oro srautas 2730/4390/5380 m³/val., elektros galios vartojimas 116/201/280 W, maks. oro nupūtimo atstumas 27 m, svoris 11.8 kg, GARANTIJA 2 metai
LEO D XL Oro srautas 4700/6850/7250 m³/val., elektros galios vartojimas 251/322/473 W, maks. oro nupūtimo atstumas 38 m, svoris 15 kg, GARANTIJA 2 metai
LEO D XL
Oro srautas 4700/6850/7250 m³/val., elektros galios vartojimas 251/322/473 W, maks. oro nupūtimo atstumas 38 m, svoris 15 kg, GARANTIJA 2 metai
LEO D EPP - trijų greičių FLOWAIR ašinis ventiliatorius, EPP korpusas, apsaugos klasė IP54
LEO DT S Oro srautas 1900/2200/2500 m³/val., ašinio ventiliatoriaus galia 110 W, su termostatu, maks. montavimo aukštis 8 m, svoris 8.9 kg, GARANTIJA 2 metai
LEO DT S
Oro srautas 1900/2200/2500 m³/val., ašinio ventiliatoriaus galia 110 W, su termostatu, maks. montavimo aukštis 8 m, svoris 8.9 kg, GARANTIJA 2 metai
LEO DT L Oro srautas 2800/4200/5200 m³/val., ašinio ventiliatoriaus galia 280 W, su termostatu, maks. montavimo aukštis 13 m, svoris 13.9 kg, GARANTIJA 2 metai
LEO DT L
Oro srautas 2800/4200/5200 m³/val., ašinio ventiliatoriaus galia 280 W, su termostatu, maks. montavimo aukštis 13 m, svoris 13.9 kg, GARANTIJA 2 metai
Modelis: LEO D XL
Pagrindiniai duomenys
Maks. oro srautas
m³/val.
7250
Maks. oro nupūtimo atstumas (matuojant vertikaliai ties 0.15 m/s greičio riba)
m
38
Ventiliatoriaus duomenys
Maitinimas
V/Hz
230/50
Ventiliatoriaus tipas
3-jų greičių AC
IP / Izoliacijos klasė
54 / F
Ventiliatoriaus duomenys 3-iu (maksimaliu) greičiu
Oro srautas
m³/val.
7250
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.15 m/s greičio riba)
m
38
Naudojama galia
W
472,7
Naudojama srovė
A
2,11
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1600 m³ patalpoje
dB(A)
66,1
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
87,9
Ventiliatoriaus duomenys 2-u (vidutiniu) greičiu
Oro srautas
m³/val.
6850
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.15 m/s greičio riba)
m
32
Naudojama galia
W
321,5
Naudojama srovė
A
1,46
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1600 m³ patalpoje
dB(A)
60,2
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
82,0
Ventiliatoriaus duomenys 1-u (minimaliu) greičiu
Oro srautas
m³/val.
4700
Oro nupūtimo atstumas (matuojant vertikaliai ties 0.15 m/s greičio riba)
m
24
Naudojama galia
W
250,5
Naudojama srovė
A
1,29
Akustinio slėgio lygis 5 m atstumu nuo įrangos, 1600 m³ patalpoje
dB(A)
47,4
Garso galios lygis pagal EN ISO 3744:2011
dB(A)
69,2
Instaliacijos duomenys
Min. darbinė aplinkos temperatūra
°C
-30
Maks. darbinė aplinkos temperatūra
°C
+60
Kiti duomenys
Korpusas
Milteliniu būdu dažytas plienas
Spalva
Pilka (RAL 7016)
Matmenys
Ilgis
mm
710
Plotis
mm
625
Aukštis
mm
390
Svoris
kg
15

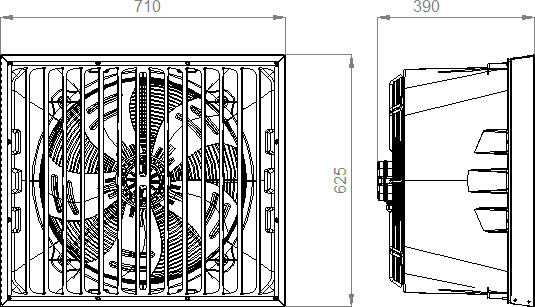

Matmenys

Modelis: LEO D XL
Matmenys

LEO D oro nupūtimo atstumas

Naudokitės žemiau pateikta skaičiuokle arba apsilankykite gamintojo svetainėje.

Kas atsitinka, kai šildome patalpas su aukštomis lubomis? Šiltas oras yra lengvesnis už šaltą ir jis kyla į viršų. Šildymo prietaisai išskiria didesnį nei aplinkos karštį, šiluma greitai kyla į viršų, atsimuša į lubas ar stogo konstrukcijas ir ten kaupiasi. Todėl ties lubomis esantis oras gali būti net 20-čia laipsnių šiltesnis nei ties grindimis esantis oras! Net nešildant patalpų oras natūraliai sluoksniuojasi ir viršuje visada bus karščiau nei apačioje. Deja, tokia šilto oro savybė yra visiškai nepageidaujama – šiltas oras reikalingas apačioje, ten kur dirba žmonės. Taip pat verta paminėti, kad viršuje esantis karštas oras daug intensyviau skverbiasi iš pastato per stogą

Tokiu atveju tikslinga naudoti LEO D oro sodintuvus – destratifikatorius. Jie sustabdo šilto oro kaupimąsi šildomų patalpų viršutinėse zonose bei pakartotinai grąžina šilumą į apačią. Prietaisai sumaišo patalpų orą tiek vertikliai, tiek horizontaliai, todėl pagerėja šilumos pasiskirstymas patalpose. Įrodyta, kad destrafikatorių panaudojimas leidžia sumažinti šildymo sąnaudas net iki 30%.

Veikimo principas: ašinis ventiliatorius įtraukia viršuje (ties lubomis) susikaupusį šiltą orą ir jį tolygiai išpučia žemyn į patalpas (žmonių buvimo vietą) pro reguliuojamas oro nukreipimo žaliuzes. Tokiu būdu temperatūrų skirtumai skirtingame aukštyje tampa minimalūs. LEO DT modeliuose įmontuotas termostatas automatiškai įjungia prietaisą, kai viršutinėse patalpos zonose temperatūra pasiekia nustatytą reikšmę.

LEO D oro sodintuvai puikiai veikia kartu su įvairiais šildymo prietaisais: karšto oro šildytuvais, spinduliniais šildytuvais, dujiniais šildytuvais, radiatoriais ir kt. Jų panaudojimas užtikrina tolygų šilumos paskirstymą visame pastate. LEO D destratifikatorių panaudojimas leis sumažinti šildymo sąnaudas iki 30%, todėl investicijos atsipirks vos per pora šildymo sezonų!

LEO D oro sodintuvus verta rinktis, nes:

  • Mažesnės šildymo išlaidos - pakartotinas šilumos grąžinimas į apačią leis sutaupyti, nes termostatai įjungs šildymo prietaisus rečiau, šiluma ne taip greitai skverbsis per stogą ir sienas viršuje.
  • Tolygiai paskirstoma šiluma - oras sumaišomas tiek vertikaliai, tiek horizontaliai, tai reiškia vienodą patalpų temeratūrą visame pastato tūryje.
  • 3-jų greičių ašinis ventiliatorius - užtikrina paprastą ir efektyvų įrenginio valdymą.
  • Kokybės garantija - tai europietiškas gaminys, kurio techniniai parametrai atitinka deklaruojamas vertes, pažymėtas CE sertifikatu.
  • Modernus, patrauklus dizainas - įvertins kiekvienas patalpų savininkas!
  • Mažas svoris, lengvas montavmas. LEO D destratifikatoriai pasižymi mažu svoriu, įrenginiui sumontuoti pakanka vieno žmogaus.
  • Plačios pritaikymo galimybės: komercinės, pramoninės, mažmeninės prekybos patalpos, orlaivių angarai, oro uostai, žemės ūkio pastatai, sandėliai, gamyklos, dirbtuvės, automobilių salonai, autoservisai, mokyklos, baseinai, sporto salės, parodų ir susirinkimų salės, prekybos centrai, logistikos centrai ir kitos patalpos su aukštomis lubomis.

Susijusios nuorodos

LEO D oro sodintuvas
Instrukcijos 7.8 MB
Atitikties deklaracijos 760 KB
Brošiūros 405 KB
Katalogas 2.2 MB
BIM objektai 2.2 MB
LEO D EPP oro sodintuvas
Instrukcijos 1.5 MB
Atitikties deklaracijos 661 KB
Katalogas 1.7 MB
AutoCAD brėžiniai 3.3 MB
BIM objektai 4.4 MB
TS valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 452 KB
Atitikties deklaracijos 412 KB
HMI programuojamas valdiklis įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 694 KB
Atitikties deklaracijos 1.5 MB
MODBUS protokolas jungimui prie BMS 148 KB
T-box valdiklis
Instrukcijos 22.6 MB
Atitikties deklaracijos 2.5 MB
MODBUS protokolas jungimui prie BMS 6.2 MB
T-box Zone valdiklis
Instrukcijos 5.8 MB
Atitikties deklaracijos 643 KB
MODBUS protokolas jungimui prie BMS 1.7 MB
DRV D valdymo modulis 3-jų greičių oro sodintuvams
Instrukcijos 817 KB
RX valdymo signalo skirstytuvas įrenginiams su 3-jų greičių ventiliatoriais
Instrukcijos 2 MB
Atitikties deklaracijos 410 KB
03.431 Valdiklis oro sodintuvams su dviem temperatūros jutikliais
Instrukcijos 322 KB
Atitikties deklaracijos 387 KB
Brošiūros 57 KB
Modelis: LEO D XL
Termostatai
RA Patalpų termostatas, IP30
RA
Patalpų termostatas, IP30
Valdymo sistemos standartiniams įrenginiams
TS 3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
TS
3-jų pakopų ventiliatoriaus greičio reguliatorius su integruotu termostatu
RX Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
RX
Valdymo signalo skirstytuvas 3-jų greičių ventiliatoriams, vienu TS arba HMI valdymo pultu leidžia valdyti iki 6 vnt. 3V kaloriferių, iki 6 vnt. ELiS T oro užuolaidų ar iki 3 vnt. ELiS G pramoninių oro užuolaidų, tarpusavyje galima sujungti 3-is RX skirstytuvus ir taip valdyti iki 18 vnt. įrenginių, galima prijungti ON/OFF vožtuvus bei durų daviklį DCet/DCm
FLOWAIR valdymo sistema
T-box Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, galima pajungti prie BMS
T-box Zone Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
T-box Zone
Išmanusis valdiklis su liečiamu ekranu, integruotas termostatas bei programuojamas savaitės kalendorius, vienu pultu galima valdyti iki 31 vnt. įrenginių, daugiazonis valdymas - galima sukurti iki 31 vnt. zonų ir kiekvieną įrenginį valdyti atskirai, galima pajungti prie BMS
DRV D Valdymo modulis LEO D/DT S/L/XL įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, integruotas PT-1000 temperatūros jutiklis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
DRV D
Valdymo modulis LEO D/DT S/L/XL įrenginiams, leidžiantis juos valdyti T-box valdikliu, kiekvienam įrenginiui reikalingas atskiras DRV modulis, integruotas PT-1000 temperatūros jutiklis, tarpusavyje galima sujungti iki 31 vnt. įrenginių, suteikia galimybę valdyti įrenginius per BMS
Valdymo sistemos oro sodintuvams
03.431 Valdiklis oro sodintuvams su dviem temperatūros jutikliais, fiksuoja temperatūros skirtumą tarp grindų ir lubų bei lygina jį su vartotojo nurodytomis vertėmis, jei temperatūros skirtumas tarp grindų ir lubų yra didesnis nei vartotojo reikšmė, relė įjungia oro sodintuvus, yra antroji vartotojo reikšmė kuri valdo išjungimo tašką, esama lubų ir grindų temperatūra rodoma valdiklio ekrane, apsaugos klasė IP54, maks. leistina apkrova 4 A
03.431
Valdiklis oro sodintuvams su dviem temperatūros jutikliais, fiksuoja temperatūros skirtumą tarp grindų ir lubų bei lygina jį su vartotojo nurodytomis vertėmis, jei temperatūros skirtumas tarp grindų ir lubų yra didesnis nei vartotojo reikšmė, relė įjungia oro sodintuvus, yra antroji vartotojo reikšmė kuri valdo išjungimo tašką, esama lubų ir grindų temperatūra rodoma valdiklio ekrane, apsaugos klasė IP54, maks. leistina apkrova 4 A
LEO DT oro sodintuvų montavimo pavyzdys sandėlyje.
LEO DT oro sodintuvų montavimo pavyzdys vaikų žaidimų salėje.
LEO DT oro sodintuvų montavimo pavyzdžiai įvairiuose objektuose.
